工作原理
采用抓盖定位旋盖,整机为回转式结构。通过主机凸轮机构上各个旋盖轴的旋盖头抓盖后,随着旋盖轴的下降,逐渐将瓶盖放置到瓶口上并进入主星轮进行旋盖。旋好盖的瓶体通过出瓶星轮,再输送到输送带上。
主要性能特点
1.高效生产:旋转式旋盖机采用旋转原理,通过旋转工作台实现自动上盖、旋盖和下盖操作。与手动操作相比,旋转式旋盖机具有高效的生产能力,能够大大提高生产效率,减少工人的劳动强度。
2.高精度:旋转式旋盖机采用电子计数器控制工作进程,能够实现高精度的灌装和旋盖操作,有效保证产品的质量和安全。
3.方便使用:旋转式旋盖机具有操作简单、易于调整、方便维护等特点,大大方便了生产过程中的使用和维护。
4.智能控制:采用人机界面电脑控制系统,操作简便。扭力控制,旋盖扭力控制,保证了旋盖的质量。
5.自动检测报警:具有无瓶、无盖不工作,歪盖、反盖检测,故障自检等多项检查报警控制功能。
主要技术参数
序号 | 名称 | 参数 |
1 | 旋盖头数 | 6头 |
2 | 旋盖速度 | 4000-6000每小时 |
3 | 适用瓶子直径 适用瓶子高度 | Ø35~Ø100(范围外可定制) 50mm~200mm(范围外可定制) |
4 | 适用盖子尺寸 适用盖子高度 | Ø30~Ø60(范围外可定制) 25mm~50mm(范围外可定制) |
5 | 工作气压 | 6~8㎏/㎝² |
6 | 耗气量 | Max 0.2m³/min |
7 | 装机功率 | 3kw |
8 | 电源 | AC 380V/3P 50HZ |
9 | 净重 | 1500Kg |
10 | 主机尺寸 | 2400mm×1200mm×2400mm |
主要配置
序号 | 名 称 | 型 号 | 产地品牌 | 备 注 |
1 | PLC | 6ES7 288-1ST30-0AA0 | 西门子 | ![]() |
2 | HMI | 6AV6 648-0CC11-3AX0 | 西门子 | ![]() |
3 | 变频器 | 6SL3 210-5BB17-5UV1 | 西门子 | ![]() |

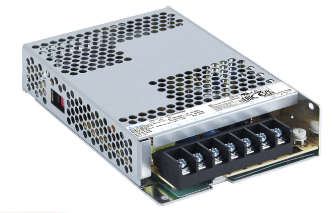

4 | 开关电源 | PMT-24V35W1AA | 台达 | ![]() |
5 | 小型断路器 | A9F18432 4P 32A | 施耐德 | ![]() |
6 | 光电传感器 | GTB6-N1211 | 西克 | ![]() |
7 | 接近开关 | I112M 2NO-8NO | 劳意测 | ![]() |
8 | 电磁阀 | 4V110-06 | 亚德客 | ![]() |
