性能特点
①应用范围
立式圆瓶定点贴标机广泛应用于医药、食品、日化等行业，专门用于圆形物体的圆周贴标及半圆贴标。其高精度和稳定性确保了各种尺寸圆形瓶的贴标需求得到满足。
②产品概述
本机采用先进亲和的人机界面系统，操作直观简单，功能齐全，配备丰富的在线帮助功能，使操作更为便捷。机器结构紧凑，便于操作及维护。知名品牌马达驱动确保了送标速度的稳定性和可靠性。本机适用于各种尺寸的圆形瓶贴标，具有广泛的适用性。
③工作原理
立式圆瓶定点贴标机的工作原理是通过分瓶机构将产品分开，并由传感器检测产品经过的信号，传回至控制系统。控制系统在适当位置控制电机送出标签，并贴附在产品待贴标位置上。整个操作过程包括放产品（可接流水线）、产品输送（设备自动实现）、产品分距、产品检测、贴标和收集已贴标产品，实现了自动化的高效贴标。
产品特色
①智能控制
本机采用成熟的PLC控制系统，确保整机运行稳定、高速。通用形的分瓶装置能够快速调整定位，无需更换配件，适应不同直径的瓶形。触摸屏控制操作系统简便、实用、效率高，贴标速度和输送速度可实现无级调速，根据生产需求灵活调整。
②打码系统
本机可选配置打码机，实现在线打印生产日期和批号，减少瓶子包装工序，提高生产效益。采用先进技术的（气/电）动打码机系统，打印字迹清晰、速度快且稳定。热打码机使用气源要求为5公斤/平方厘米，确保打码效果的稳定性和可靠性。
③贴标质量
本机采用弹性棉皮带，确保贴标平整、无皱褶，大大提升包装质量。自动光电检测功能能够自动检测无物不贴标、无标自动校正或报警自动检测功能，有效防止漏贴和浪费，保证贴标的准确性和完整性。
主要电气配置表
图号或代号 | 名 称 | 数量 | 型号 | 厂家 | 备注 |

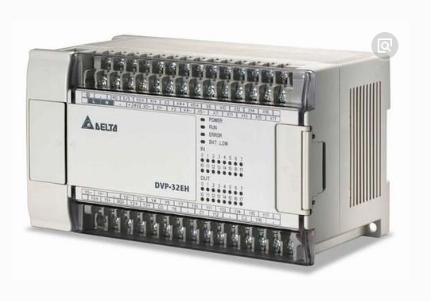

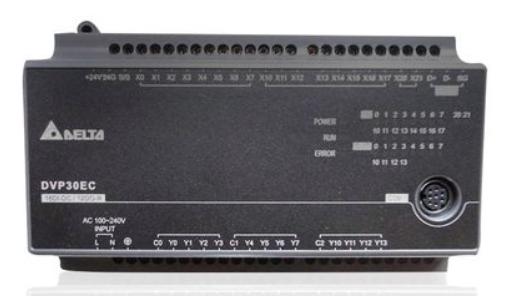

XT-SE-01-03 | PLC | 1 | DVP16EC00T3 | 台达 |  |
XT-SE-03-01-01 | 变频通信电缆 | 1 | 1M | 台达 |  |
VFD004EL21W-1 | 变频器 | 1 | VFD004EL21W-1 | 台达 |  |
KD205 | 送标伺服驱动器 | 1 | KD205 | 四宏 |  |

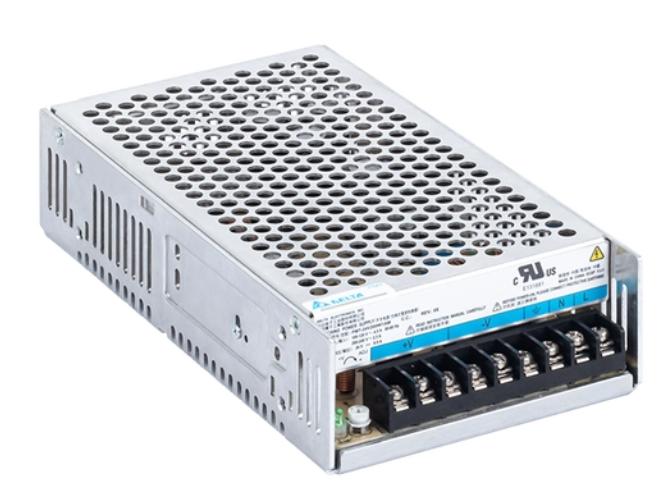

XT-SE-11-01 | XT-SE-11-01 | 1 | PMT-24V35W1AA | 台达 |  |

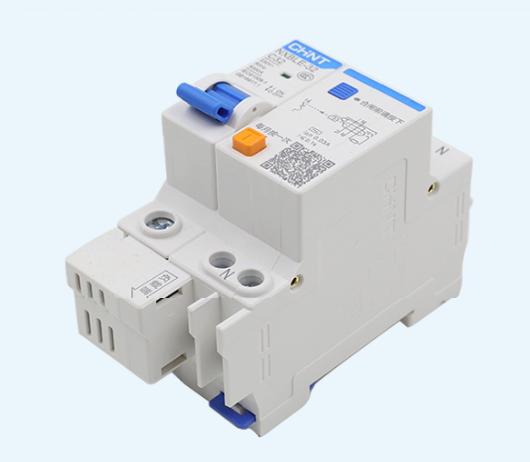

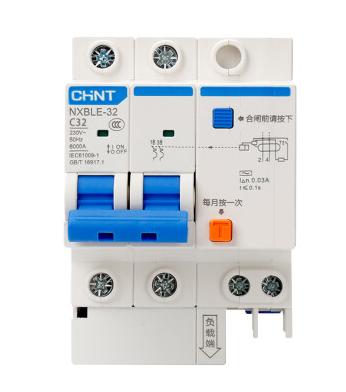

PMT-24V35W1AA | 漏电保护断路器 | 1 | NXBLE-32 2P C10A | 正泰 |  |
XT-SE-08-03 | 小型断路器 | 5 | NXB-32 1P D10A | 正泰 |  |

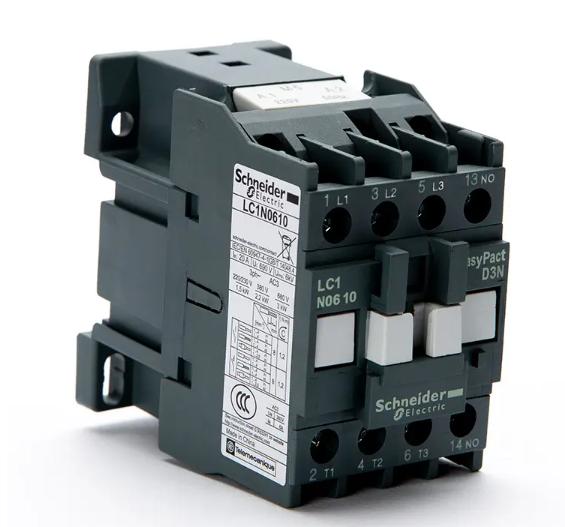

LC1N0610M5N | 交流接触器 | 1 | LC1N0610M5N | 施耐德 |  |

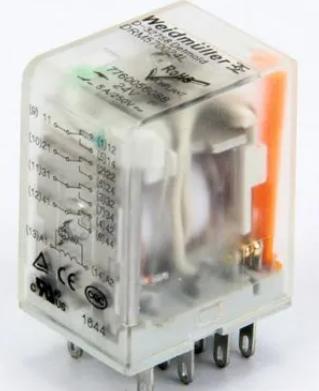

XT-SE-10-01 | 中间继电器线圈 | 6 | DRM270024L | 魏德米勒 |  |

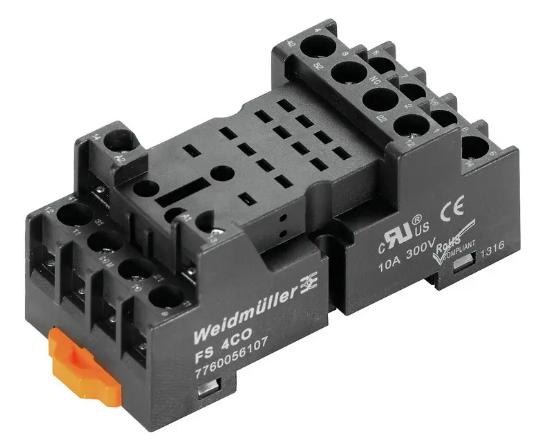

XT-SE-10-02 | 中间继电器底座 | 6 | FS 2CO ECO | 魏德米勒 |  |

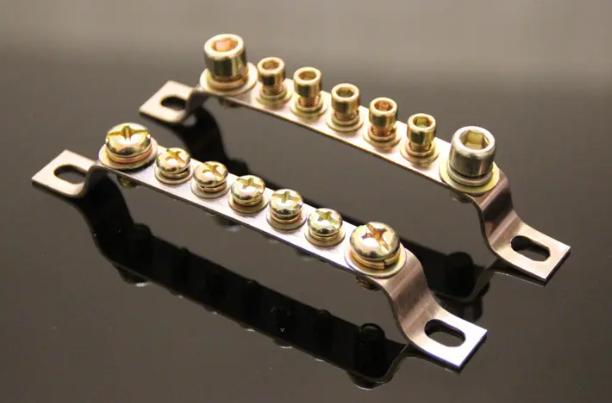

7位 | 接地排 | 1 | 7位 |  | |

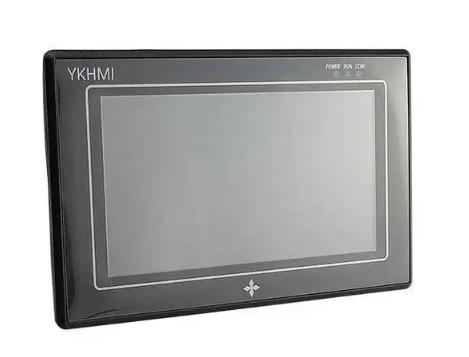

XT-SE-02-01 | 人机界面 | 1 | DOP-107BV | 台达 |  |
XT-SE-02-01-01 | 人机通讯线 | 1 | HP-DOP-DVP-33D9FDT8-3M | 台达 |  |

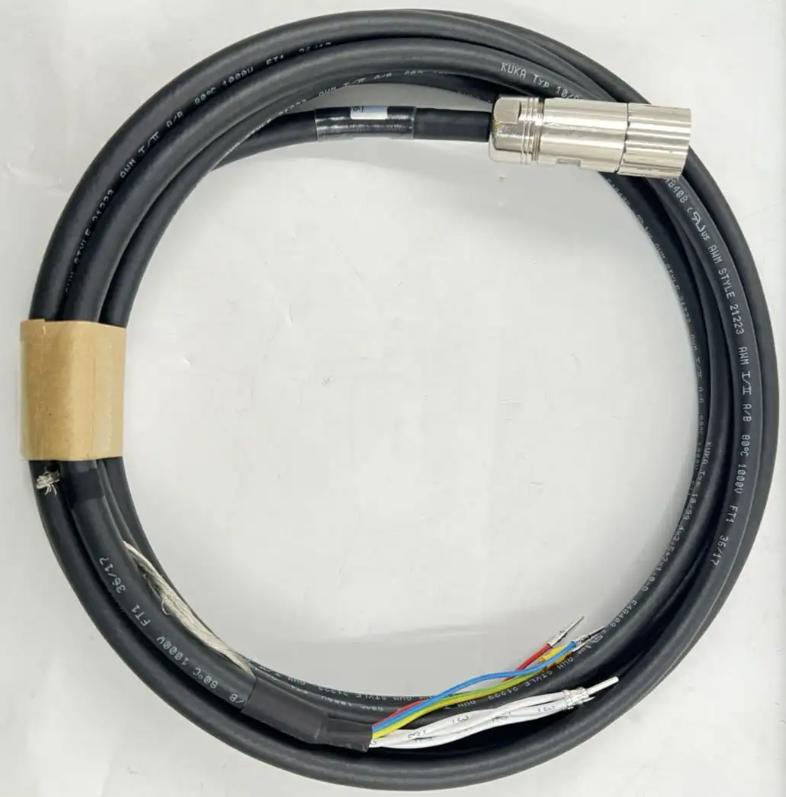

KD-PW-4*0.5-AWP-03BK | 伺服动力线 | 1 | D-PW-4*0.5-AWP-03BK | 四宏 |  |

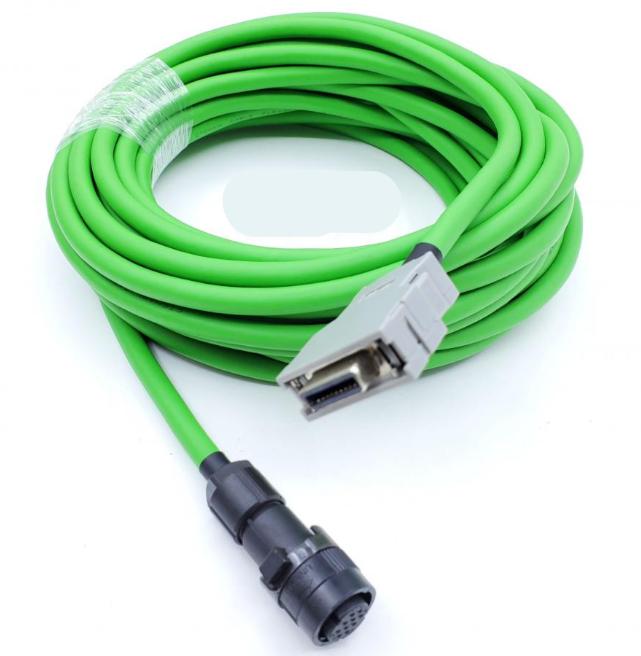

KD-ENS-4*0.2-DB9-03BK | 伺服编码器线 | 1 | KD-ENS-4*0.2-DB9-03BK | 四宏 |  |

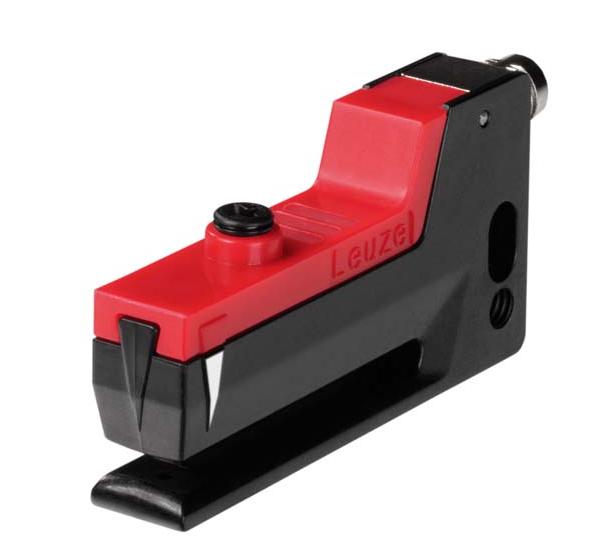

XT-SE-06-02 | 槽型传感器 | 1 | GS61/6.2 | 劳意测 |  |

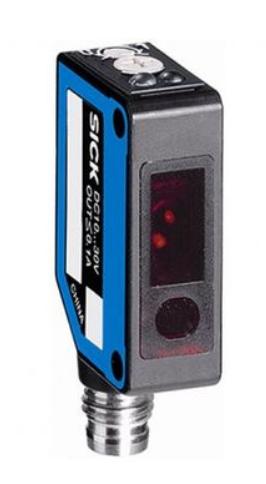

XT-SE-06-06 | 反射光电 | 2 | GTB6-N1211 | 西克 |  |

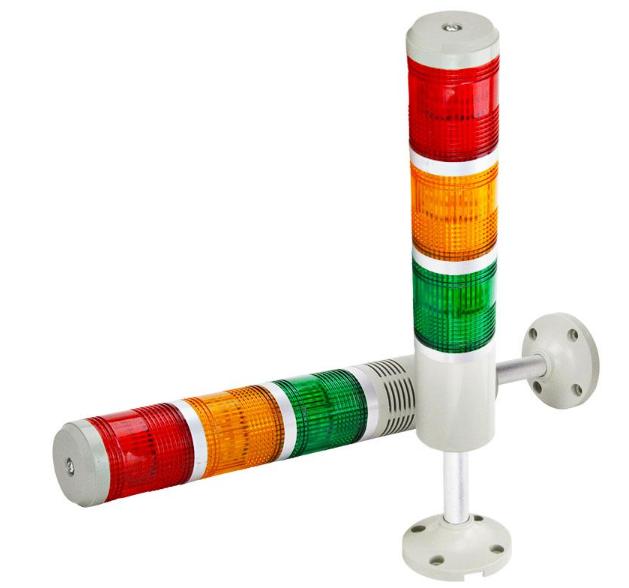

XT-SE-14-01 | 三色灯 | 1 | Q3-1A02CT-50 | 欧洁 |  |

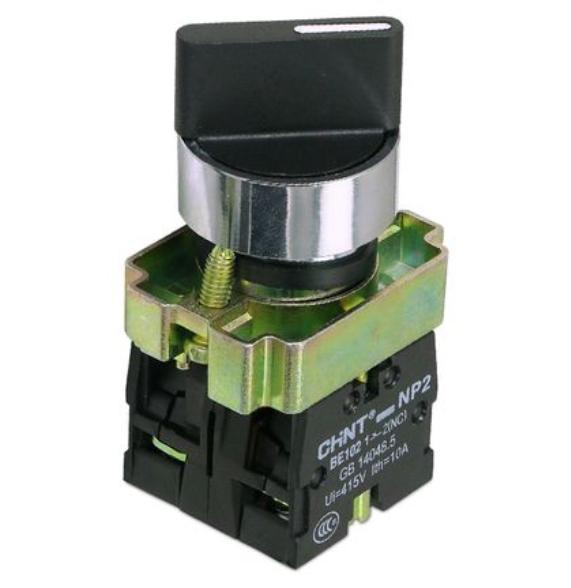

XT-SE-11-02 | 电源旋钮 | 1 | NP2-BD25 | 正泰 |  |

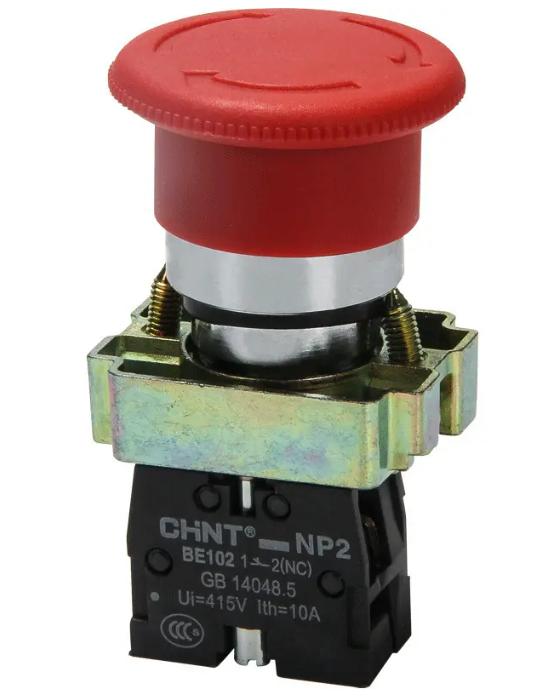

XT-SE-11-03 | 急停按钮 | 1 | NP2-BS542(红) | 正泰 |  |

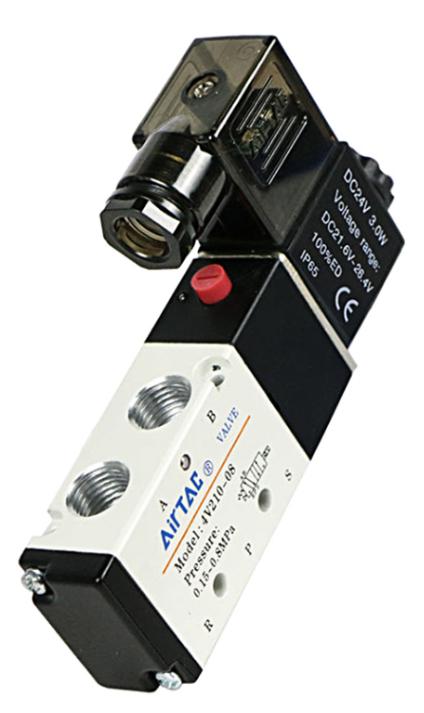

XT-SE-13-01 | 电磁阀 | 2 | 4V110-06 | 亚德客 |  |

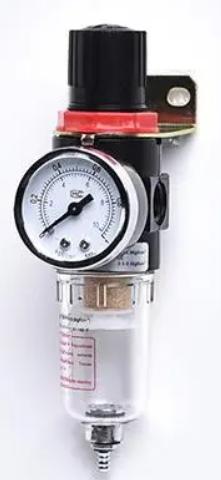

AFR2000 | 气源处理器 | 1 | AFR2000 | 亚德客 |  |

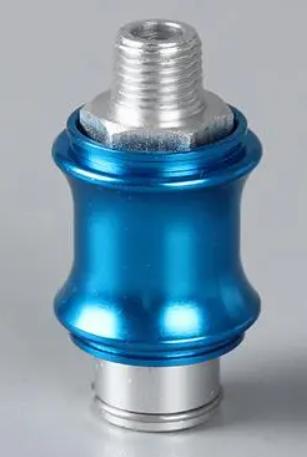

HSV-08 | HSV-08 | 1 | HSV-08 | 亚德客 |  |

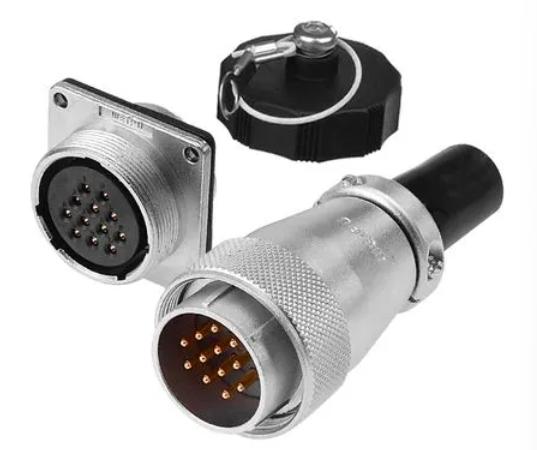

航空插头 | 1 | WS28K4Z |  | ||

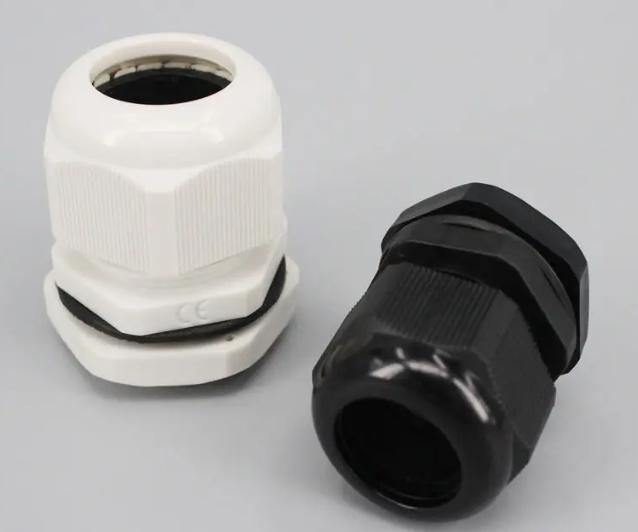

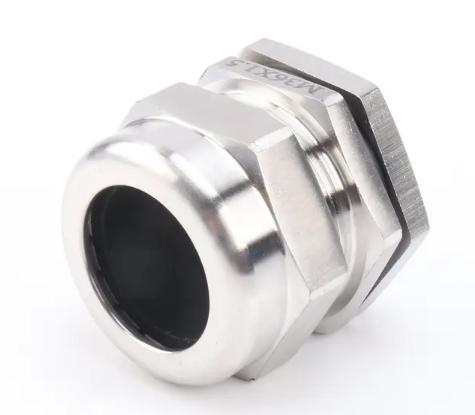

防水接头 | 1 | M36 |  | ||
防水接头 | 1 | M22 |  | ||

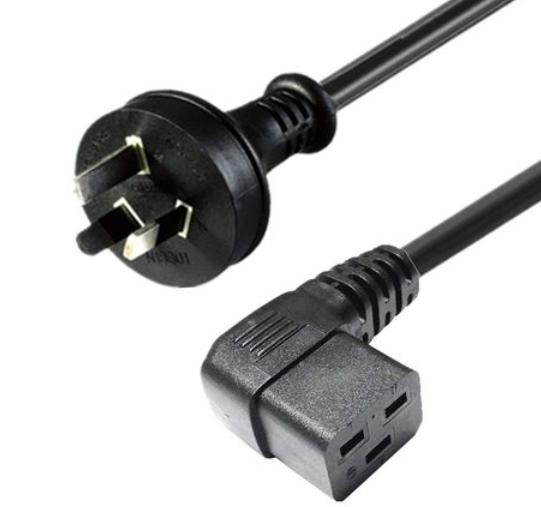

电源线 | 1 | 3M 10A |  |
技术参数
贴标速度 | 20-80件/分(与物料及标签尺寸有关) |
贴标精度 | ±1.0mm(不计物料及标签尺寸) |
物料尺寸 | Ø25－Ø100mm （H）20－300mm |
标签尺寸 | （L）20-280 （W）20-140mm |
适用标签卷内径 | φ76mm |
适用标签卷外径 | 最大Φ350mm |
整机尺寸 | 2000×850×1600mm |
使用电力 | AC220V 50Hz/60Hz 1.2KW |

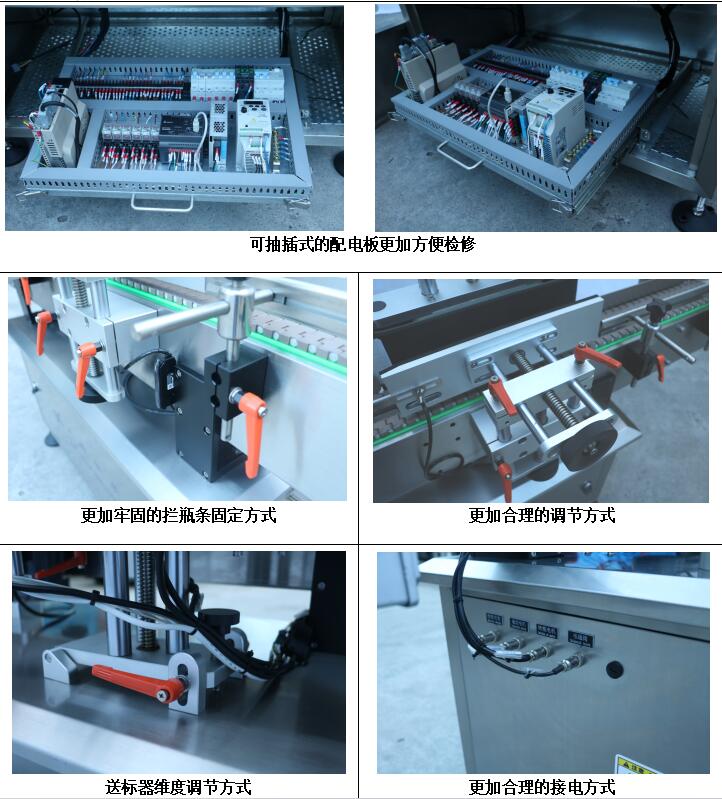

产品细节图
