性能特点
①应用范围
高速立式圆瓶盘式贴标机广泛适用于医药、食品、日化等行业，特别针对圆形物体的圆周贴标、半圆贴标以及正背标等高精度贴标需求，能够确保各类瓶身的精准、快速贴标。
②产品概述
本产品是一款高效、稳定的高速立式圆瓶盘式贴标机。通过其独特的盘式定位机构和瓶身三点定位技术，能够确保贴标的精准度和美观度，极大提升贴标效率。同时，本产品还具有多种可调的参数，满足不同行业的贴标需求。
③工作原理
高速立式圆瓶盘式贴标机的工作原理基于盘式定位和瓶身三点定位技术。首先，待贴标的圆形物体被放置在转盘上，并通过三点定位技术确保瓶身的稳定性和垂直度。然后，转盘在控制系统的驱动下旋转，贴标头在适当的位置将标签粘贴到物体表面。整个过程中，贴标速度、输送速度和转盘定位速度均可根据需要进行无级调速，以满足不同生产线的需求。
产品特色
①智能控制
本产品采用先进亲和的人机界面系统，操作简单直观、功能齐全。用户可以通过界面轻松设置各项参数，如贴标速度、输送速度等，并进行实时监控和调整。同时，系统还提供了丰富的在线帮助功能，帮助用户快速解决问题。
②打码系统
除了基本的贴标功能外，本产品还可选配先进的打码系统。该系统能够在贴标的同时对产品进行编码、日期等信息的打印，确保信息的准确性和清晰度。打码系统的高精度和高速度能够满足快速生产线的需求。
③贴标质量
本产品采用三点定位转盘技术，确保贴标更快、更精确、更稳定、更平整、无皱褶。这种技术有效避免了传统贴标机在贴标过程中可能出现的误差和歪斜问题，从而大大提高了包装质量。同时，自动光电检测功能能够自动检测无物不贴标、无标、漏标断标等情况，并自动停机或报警，防止漏贴和浪费。
设备配置及技术参数
主要电气配置表
图号或代号 | 名 称 | 数量 | 型号 | 厂家 | 备注 |

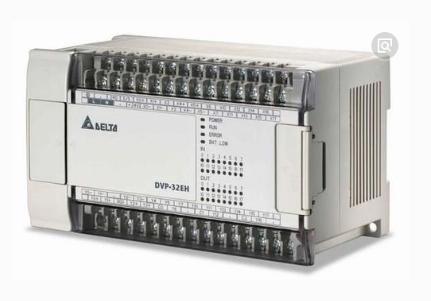

XT-SE-01-02 | PLC | 1 | DVP14SS211T | 台达 |  |

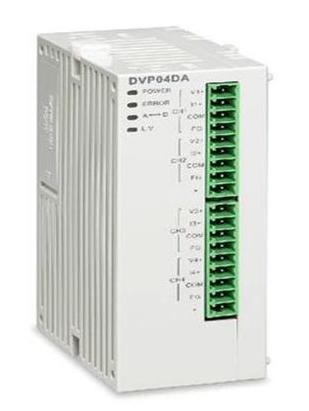

DVP16SP11R | PLC扩展模块 | 1 | DVP16SP11R | 台达 |  |
XT-SE-03-01-01 | 变频通信电缆 | 1 | 1M | 台达 |  |
VFD004EL21W-1 | 变频器 | 1 | VFD004EL21W-1 | 台达 |  |

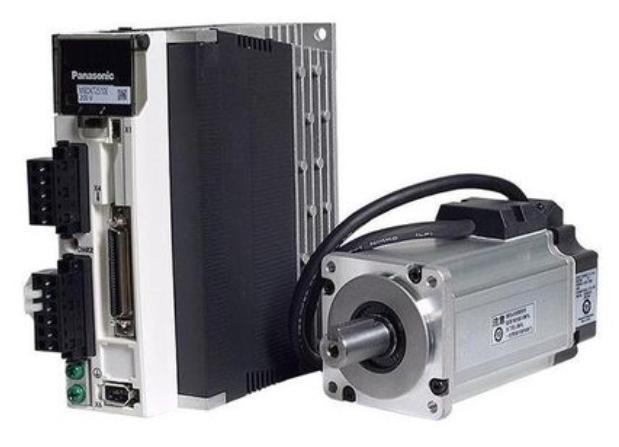

KD205 | 送标伺服驱动器 | 2 | KD205 | 四宏 |  |

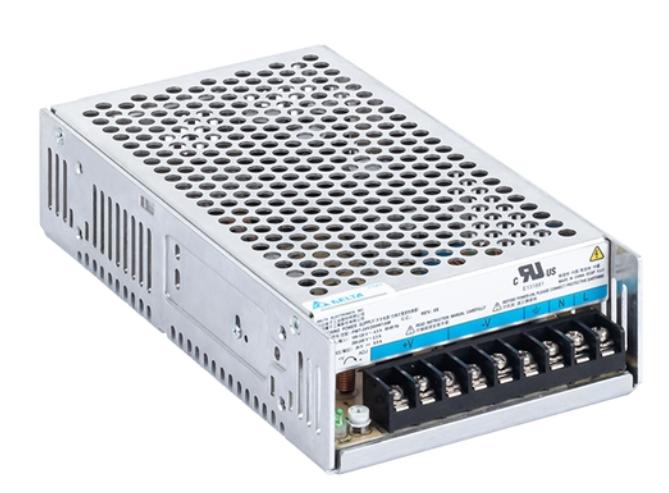

XT-SE-11-01 | 开关电源 | 1 | PMT-24V35W1AA | 台达 |  |

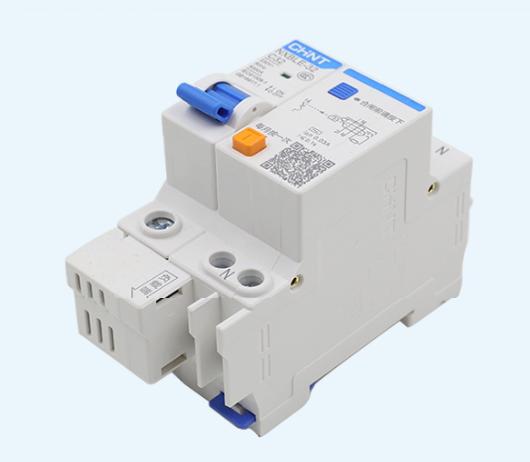

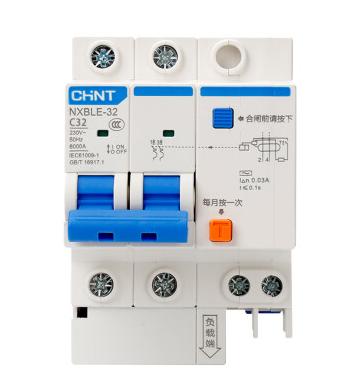

XT-SE-08-02 | 漏电保护断路器 | 1 | NXBLE-32 2P C10A | 正泰 |  |
XT-SE-08-03 | 小型断路器 | 6 | NXB-32 1P D10A | 正泰 |  |

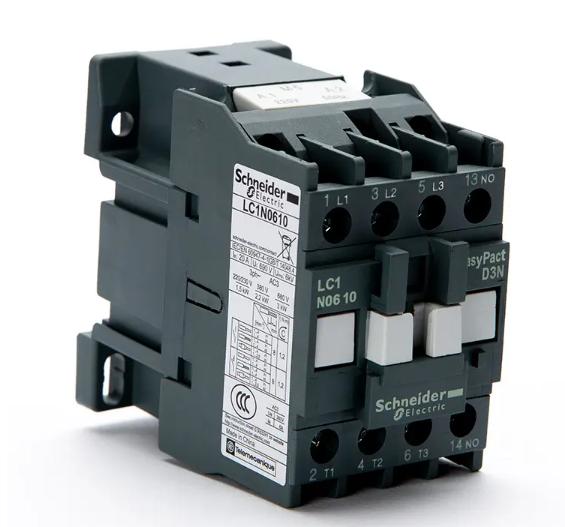

LC1N0610M5N | 交流接触器 | 1 | LC1N0610M5N | 施耐德 |  |

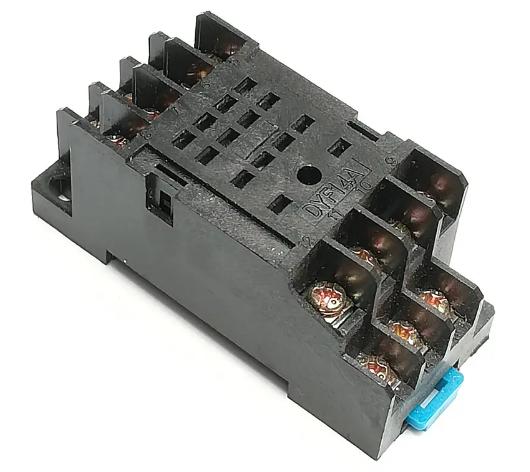

CHFU-41F-1Z-C4-1 | 超薄继电器底座 | 5 | CHFU-41F-1Z-C4-1 |  | |
HF41 DC24V | 超薄继电器 | 5 | HF41 DC24V |  | |

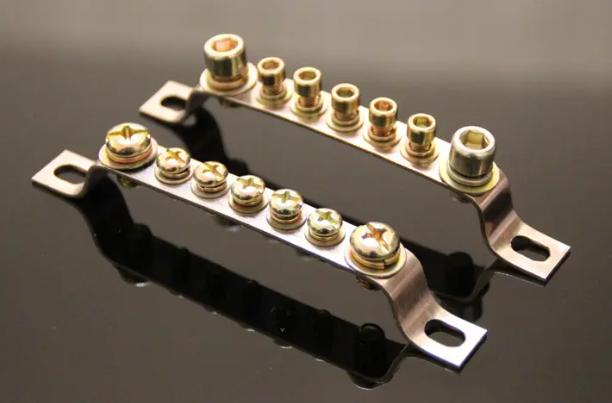

7位 | 接地排 | 1 | 7位 |  | |

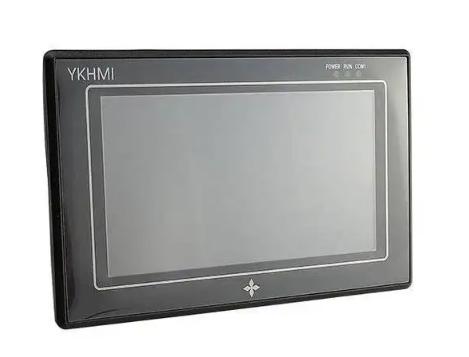

XT-SE-02-01 | 人机界面 | 1 | DOP-107BV | 台达 |  |
XT-SE-02-01-01 | 人机通讯线 | 1 | HP-DOP-DVP-33D9FDT8-3M | 台达 |  |

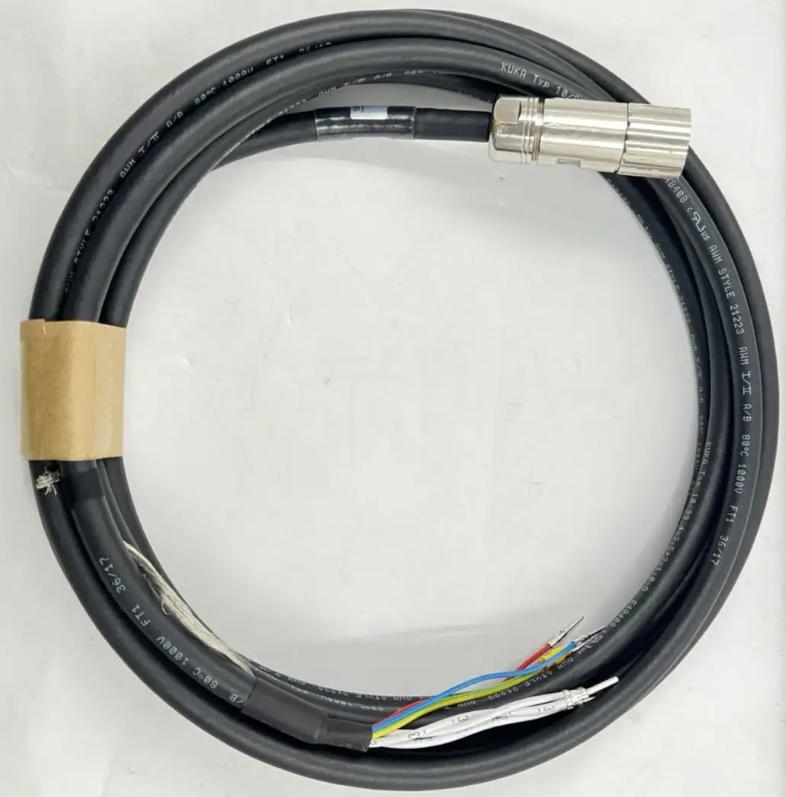

KD-PW-4*0.5-AWP-03BK | 伺服动力线 | 2 | KD-PW-4*0.5-AWP-03BK | 四宏 |  |

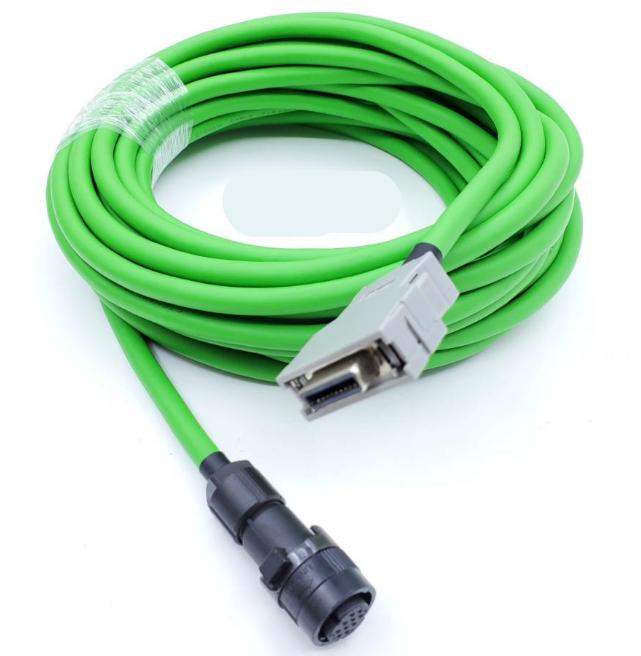

KD-ENS-4*0.2-DB9-03BK | 伺服编码器线 | 2 | KD-ENS-4*0.2-DB9-03BK | 四宏 |  |

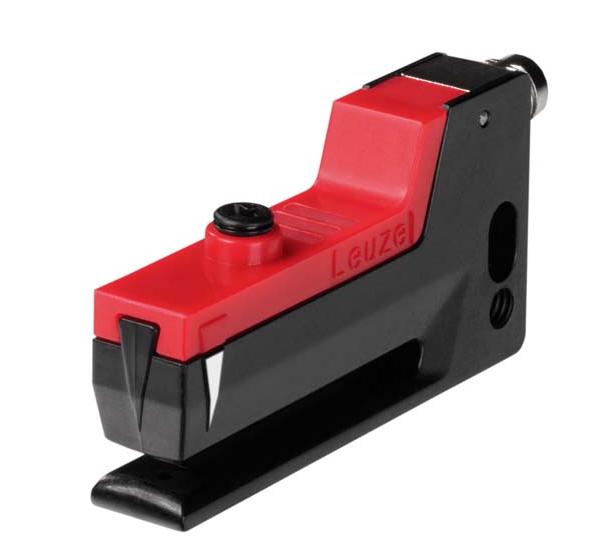

XT-SE-06-02 | 槽型传感器 | 1 | GS61/6.2 | 劳意测 |  |

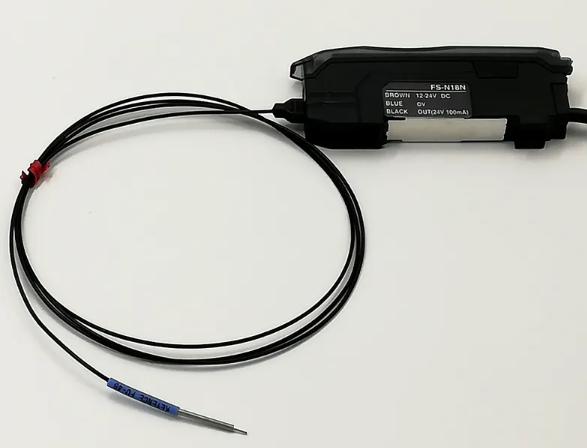

XT-SE-06-03 | XT-SE-06-03 | 1 | FSN18N | 基恩士 |  |

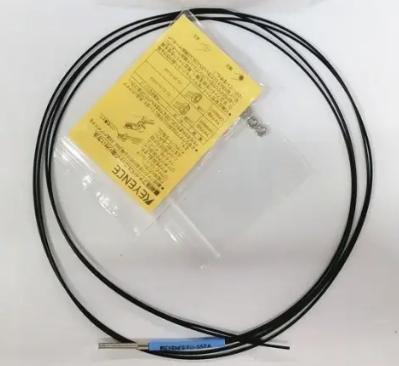

XT-SE-06-05 | 反射光纤 | 1 | FU-35FA | 基恩士 |  |

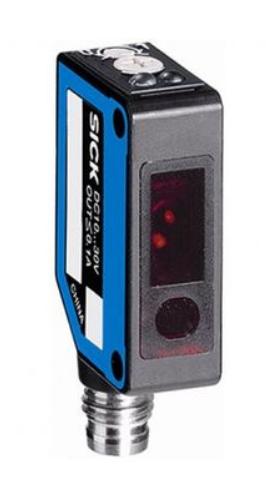

XT-SE-06-06 | 反射光电 | 1 | GTB6-N1211 | 西克 |  |

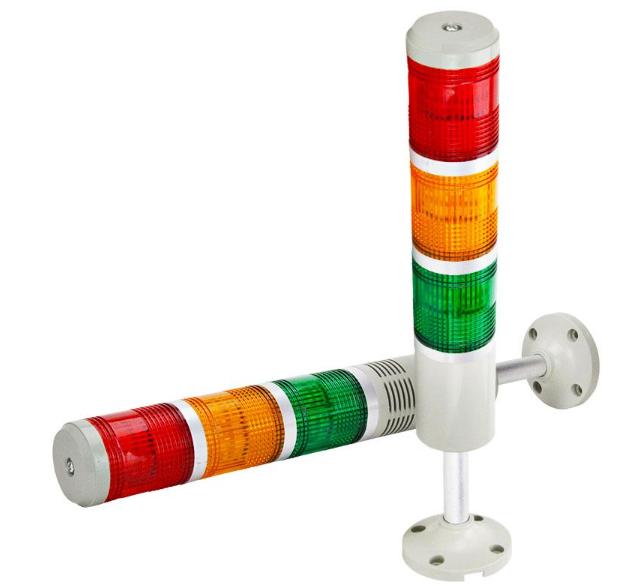

XT-SE-14-01 | 三色灯 | 1 | Q3-1A02CT-50 | 欧洁 |  |

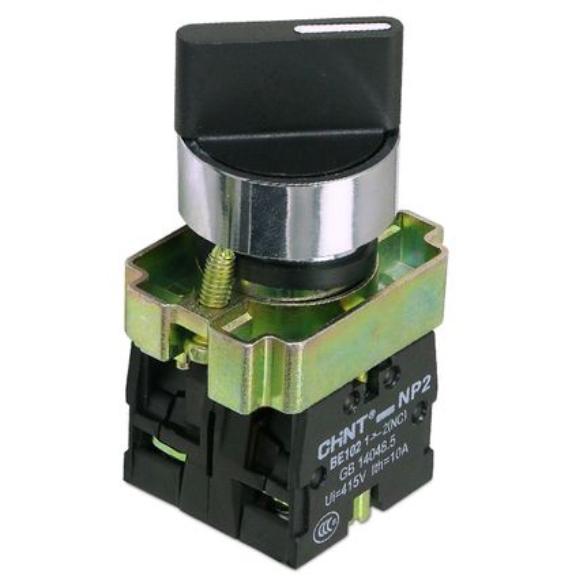

XT-SE-11-02 | 电源旋钮 | 1 | NP2-BD25 | 正泰 |  |

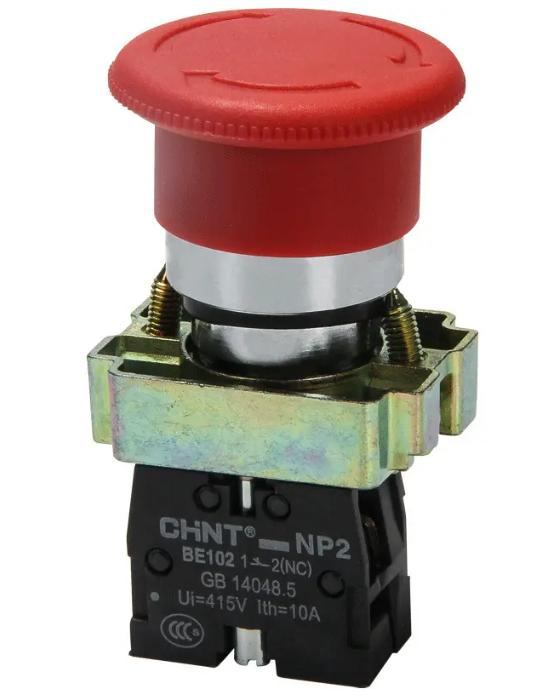

XT-SE-11-03 | 急停按钮 | 1 | NP2-BS542(红) | 正泰 |  |

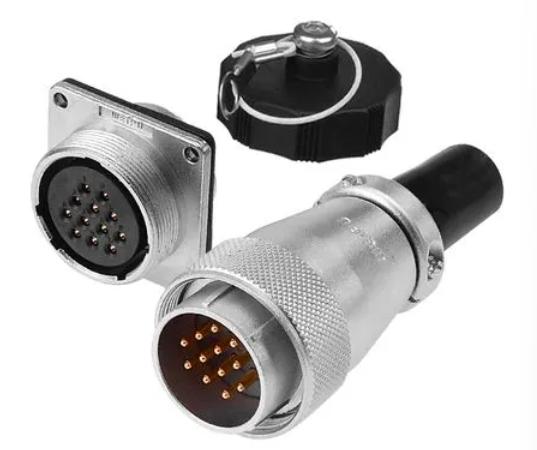

航空插头 | 1 | 航空插头 |  | ||

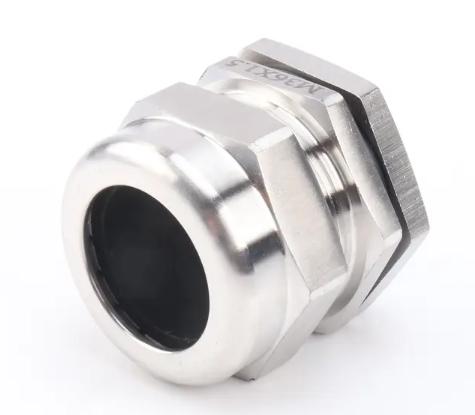

防水接头 | 1 | M36 |  | ||

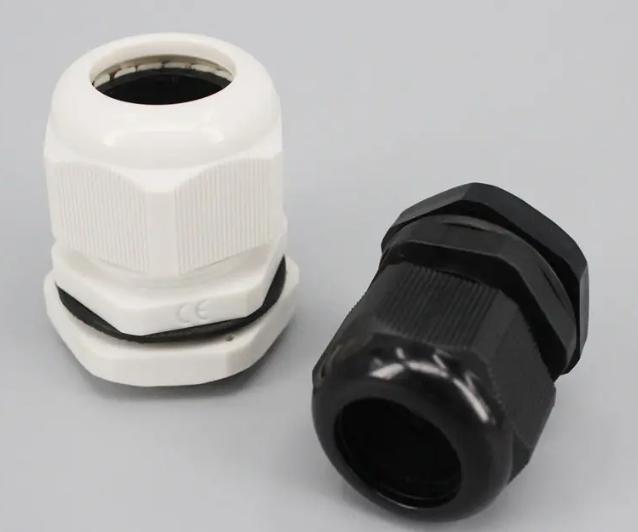

防水接头 | 1 | M22 |  | ||

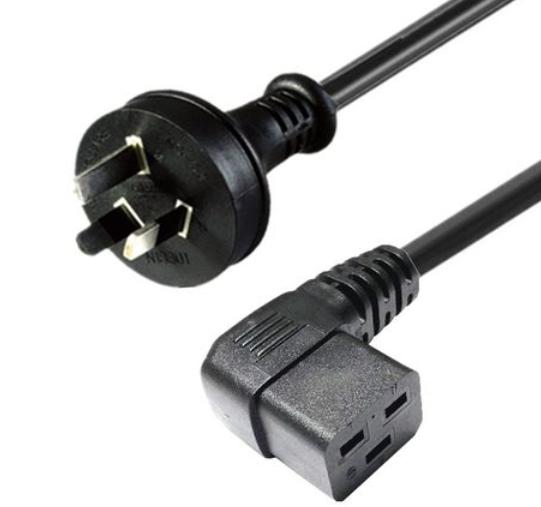

电源线 | 1 | 3M 10A |  | ||

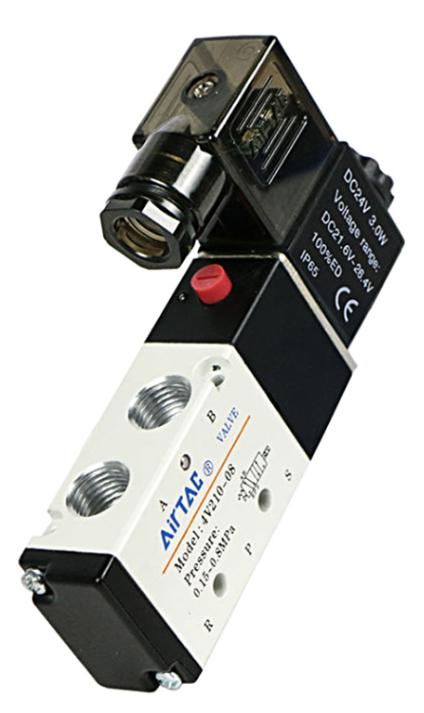

XT-SE-13-01 | 电磁阀 | 2 | 4V110-06 | 亚德客 |  |

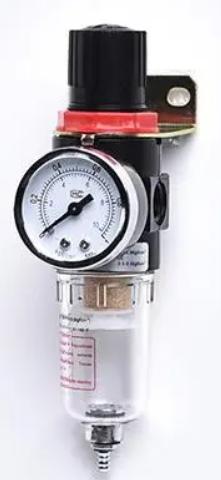

AFR2000 | 气源处理器 | 1 | AFR2000 | 亚德客 |  |

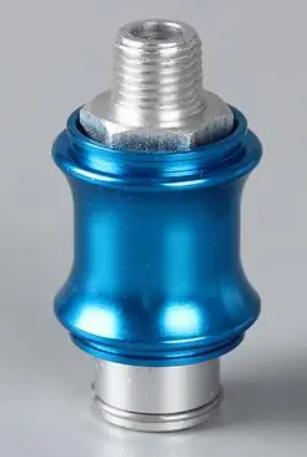

HSV-08 | 手滑阀 | 1 | HSV-08 | 亚德客 |  |
技术参数
贴标速度 | 40-100件/分(与物料及标签尺寸有关) |
贴标精度 | ±1.0mm(不计物料及标签尺寸) |
物料尺寸 | Ø35－Ø60mm （H）20－200mm |
标签尺寸 | （L）20-280 （W）20-140mm |
适用标签卷内径 | φ76mm |
适用标签卷外径 | 最大Φ350mm |
整机尺寸 | 2000×850×1600mm |
使用电力 | AC220V 50Hz/60Hz 1.2KW |

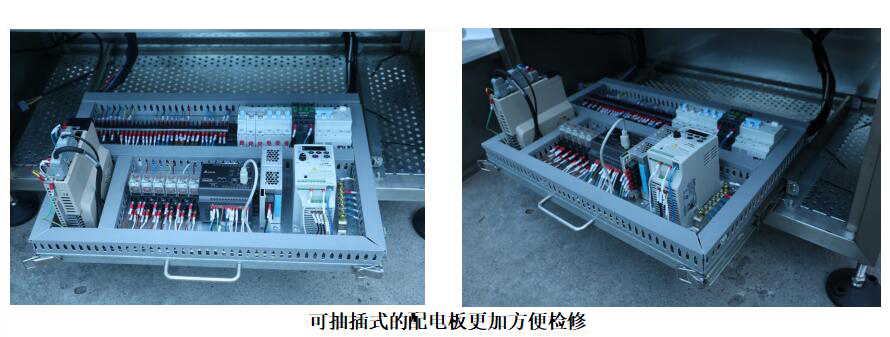

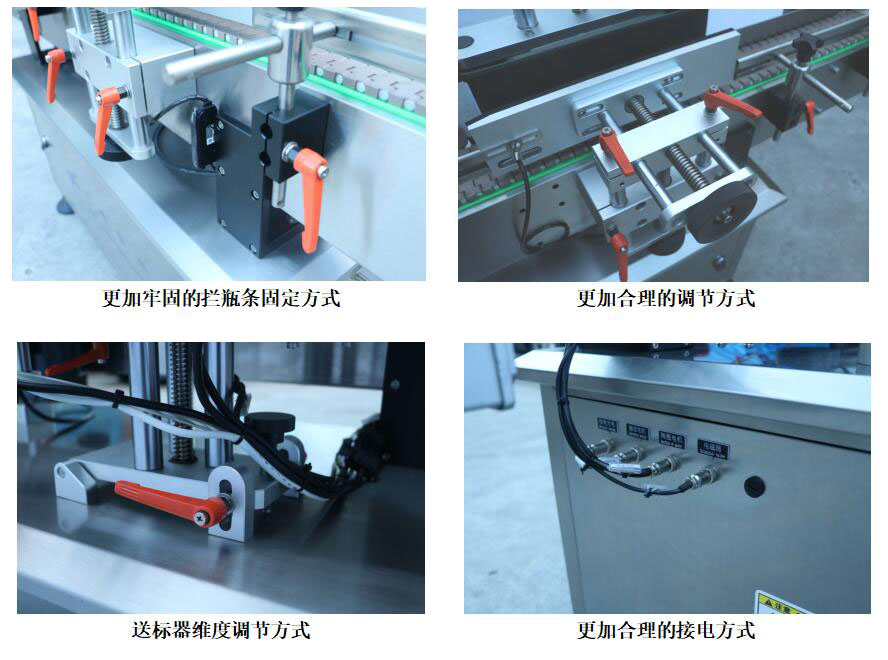

产品细节图
