性能特点
①应用范围
卧式圆瓶贴标机凭借其独特的设计，适用于多种直径小且无法自立的圆形物体，如口服液、水针剂、固体胶、电池等的圆周及半周贴标。这一广泛的应用范围使得该设备在医药、化妆品、食品及电池等行业均能找到其用武之地。
②产品概述
本机是一款专为小型圆形物体设计的贴标设备，拥有亲和的人机界面系统，使得操作变得简单直观。其特殊倾斜式下料及滚轮输送设计，确保被贴物能够自动定位，从而提高贴标的准确性和效率。
③工作原理
卧式圆瓶贴标机通过知名品牌马达驱动，确保送标速度稳定可靠。同时，它配备自动光电检测系统，能够实时检测标签的状态，如出现无物不贴标、无标、漏标、断标等情况，设备将自动停机或报警，从而防止漏贴和浪费。
产品特色
①智能控制
本机采用先进的智能控制系统，通过人机界面实现简单直观的操作。同时，设备具有丰富的在线帮助功能，使得用户在使用过程中能够随时获取所需信息，降低操作难度，提高工作效率。
②打码系统
为满足不同行业的标签需求，本机可配备先进的打码系统，如喷墨打印、激光打标等，实现标签内容的个性化定制。这有助于提升产品的识别度和品牌形象。
③贴标质量
卧式圆瓶贴标机通过精准的定位和稳定的送标速度，确保标签能够准确、完整地贴在物体表面。同时，设备采用特殊设计的滚轮输送系统，确保被贴物在贴标过程中能够保持稳定，从而进一步提高贴标质量。
设备配置及技术参数
主要电气配置表
图号或代号 | 名 称 | 数量 | 型号 | 厂家 | 备注 |

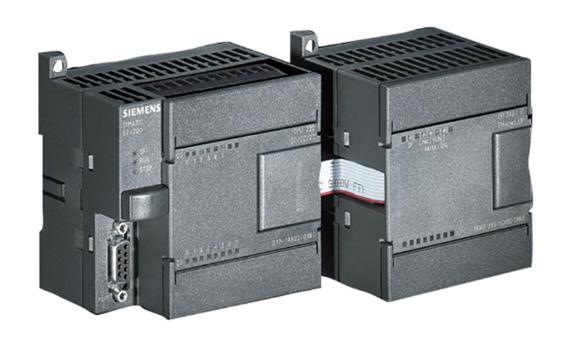

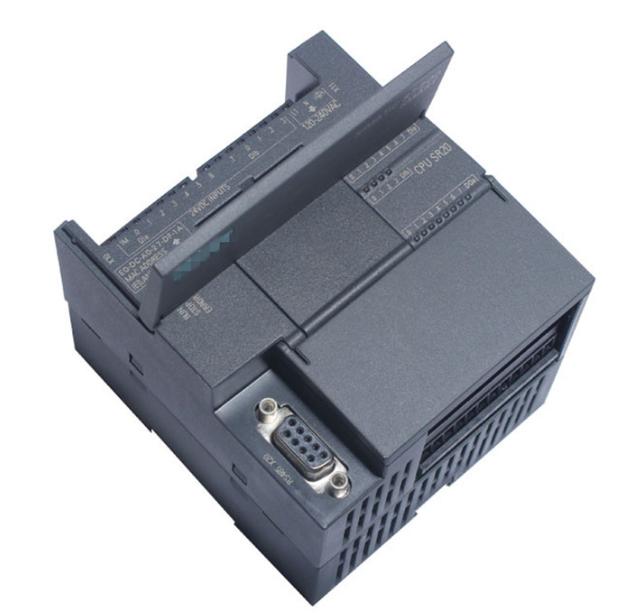

XT-SE-01-05 | PLC中央模组 | 6ES7 288-1ST20-0AA0 | 西门子 |  | |
XT-SE-01-07 | PLC电池模组 | 6ES7 288-5BA01 0AA0 | 西门子 |  | |
XT-SE-03-01-01 | 变频通信电缆 | 1M | 台达 |  | |

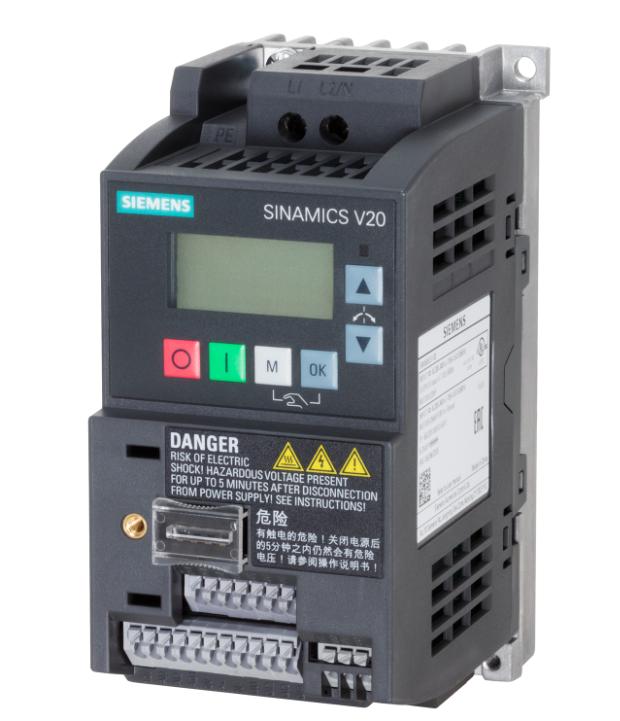

6SL3210-5BB15-5UV1 | 变频器 | 6SL3210-5BB15-5UV1 | 西门子 |  | |
KD205 | 送标伺服驱动器 | KD205 | 四宏 |  | |

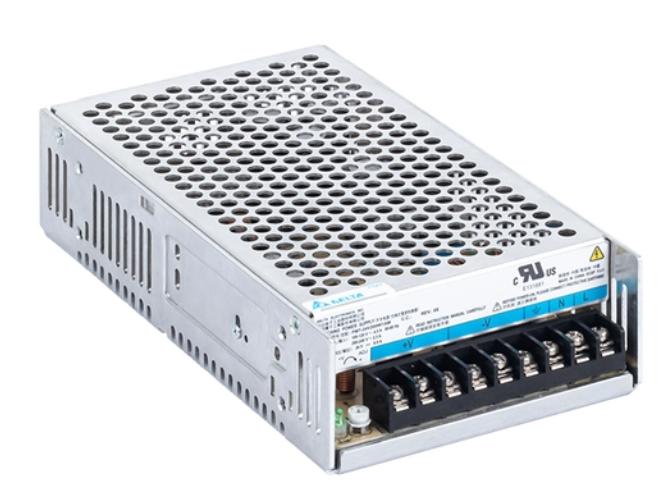

XT-SE-11-01 | XT-SE-11-01 | PMT-24V35W1AA | 台达 |  | |

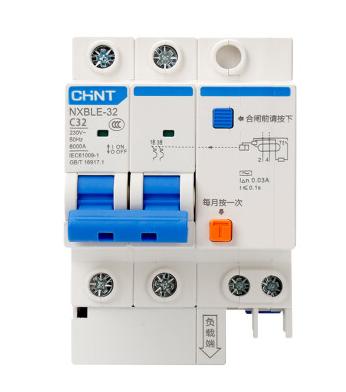

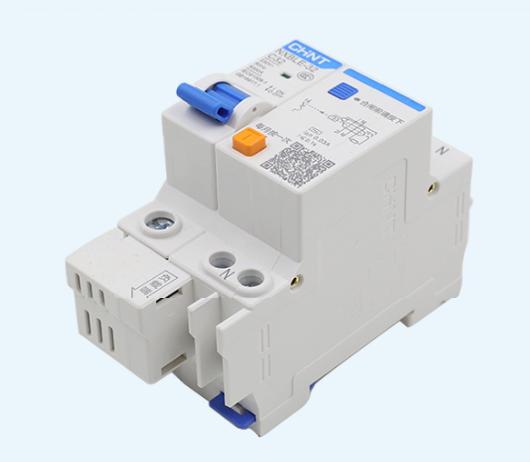

XT-SE-08-02 | 漏电保护断路器 | NXBLE-32 2P C10A | 正泰 |  | |
XT-SE-08-03 | 小型断路器 | NXB-32 1P D10A | 正泰 |  | |

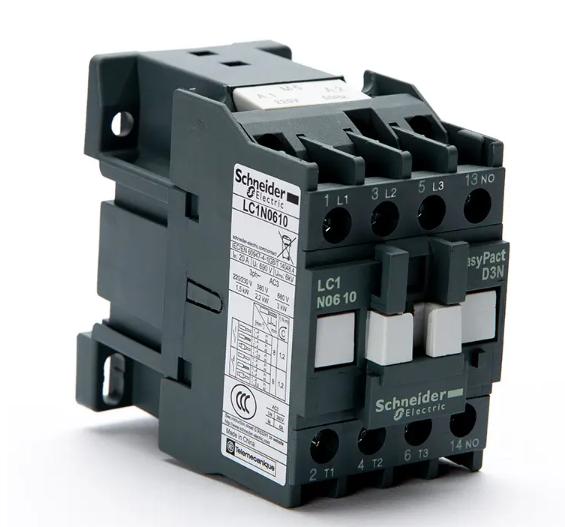

LC1N0610M5N | 交流接触器 | LC1N0610M5N | 施耐德 |  | |

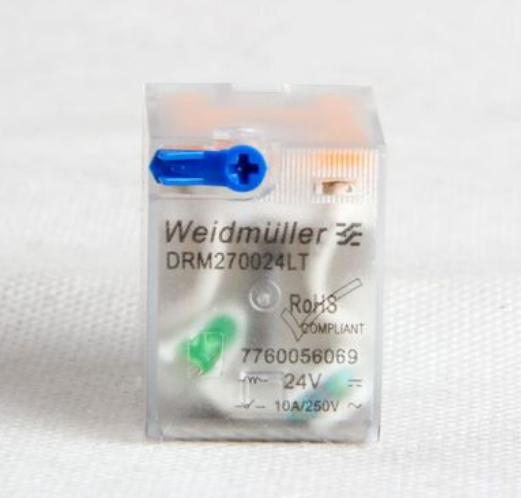

XT-SE-10-01 | 中间继电器线圈 | DRM270024L | 魏德米勒 |  | |

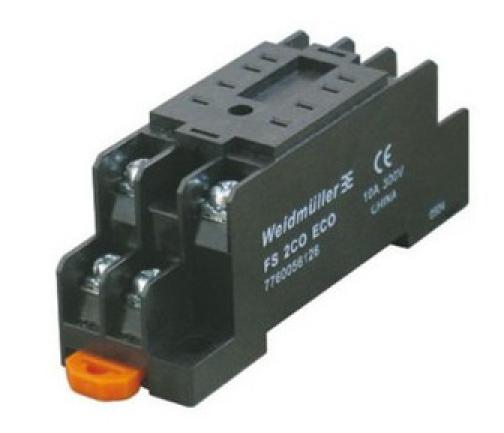

XT-SE-10-02 | 中间继电器底座 | FS 2CO ECO | 魏德米勒 |  | |

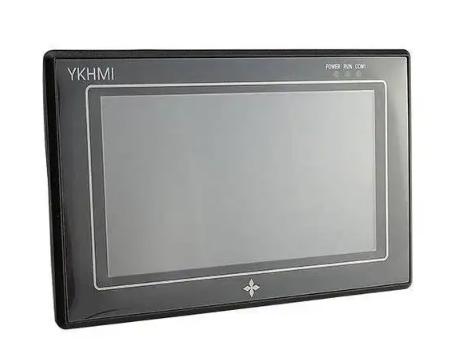

XT-SE-02-01 | 人机界面 | DOP-107BV | 台达 |  | |
XT-SE-02-01-01 | 人机通讯线 | HP-DOP-DVP-33D9FDT8-3M | 台达 |  | |

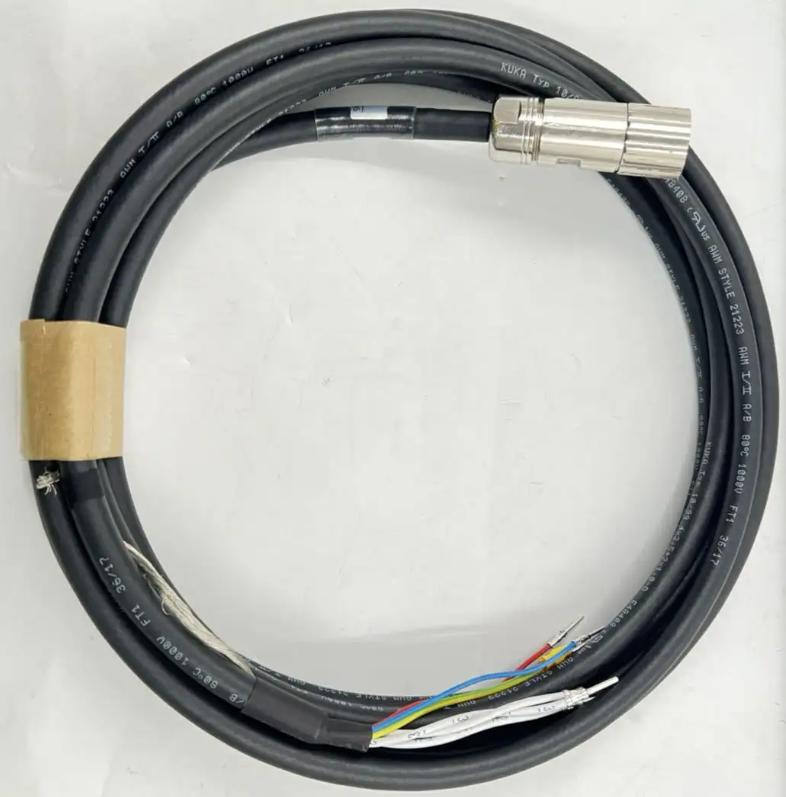

KD-PW-4*0.5-AWP-03BK | 伺服动力线 | KD-PW-4*0.5-AWP-03BK | 四宏 |  | |

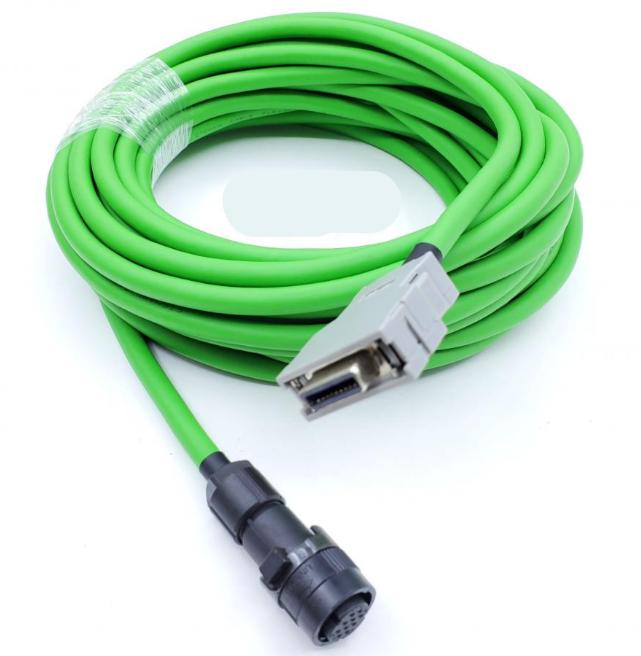

KD-ENS-4*0.2-DB9-03BK | 伺服编码器线 | KD-ENS-4*0.2-DB9-03BK | 四宏 |  | |

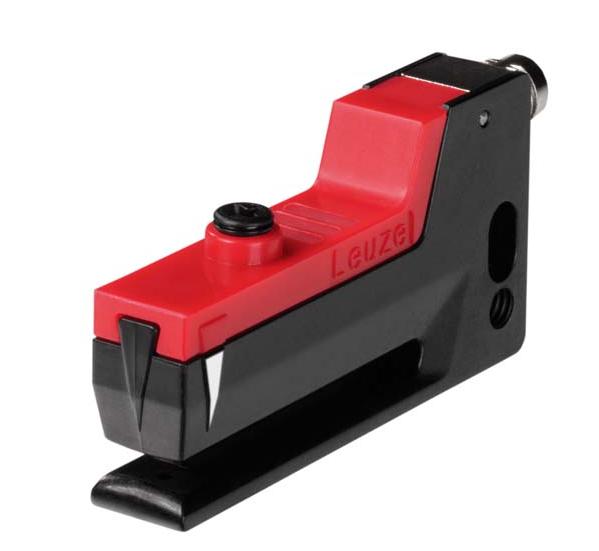

XT-SE-06-02 | 槽型传感器 | GS61/6.2 | 劳意测 |  | |

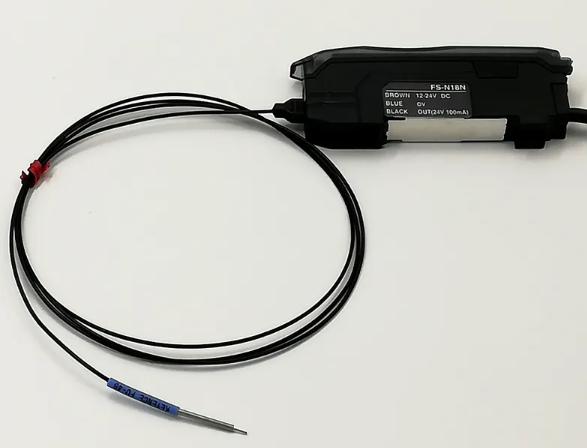

XT-SE-06-03 | 光纤放大器 | FSN18N | 基恩士 |  | |

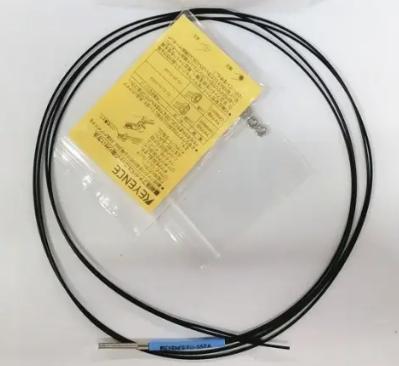

XT-SE-06-05 | 反射光纤 | FU-35FA | 基恩士 |  | |

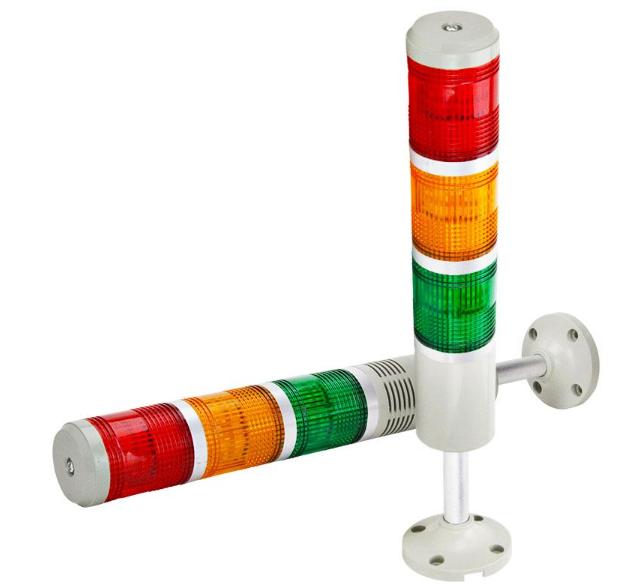

XT-SE-14-01 | 三色灯 | Q3-1A02CT-50 | 欧洁 |  | |

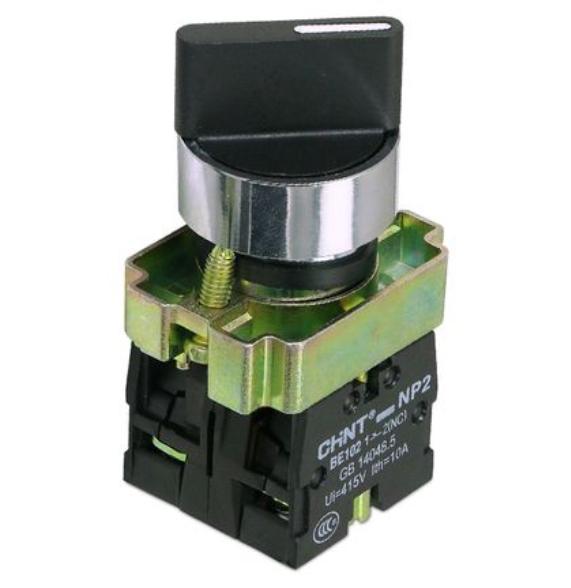

XT-SE-11-02 | 电源旋钮 | NP2-BD25 | 正泰 |  | |

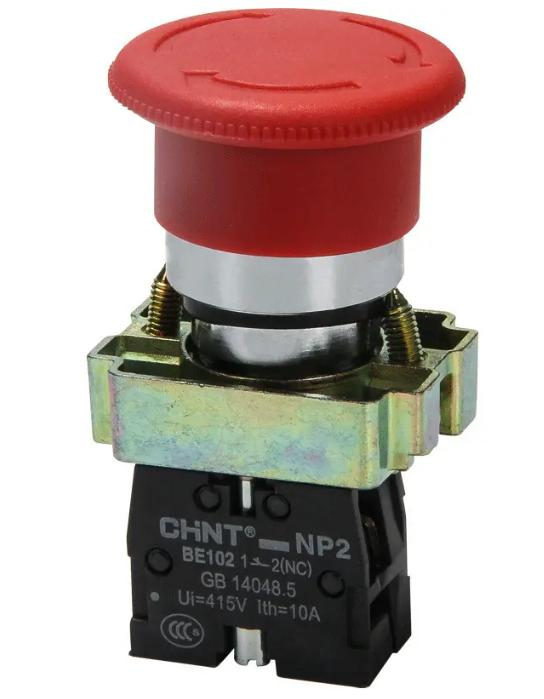

XT-SE-11-03 | 急停按钮 | NP2-BS542(红) | 正泰 |  | |

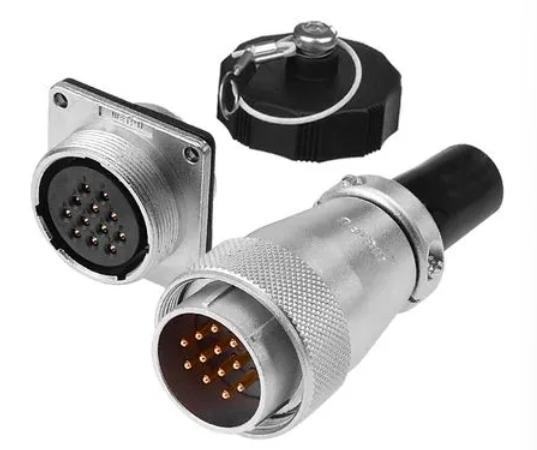

航空插头 | WS28K4Z |  | |||

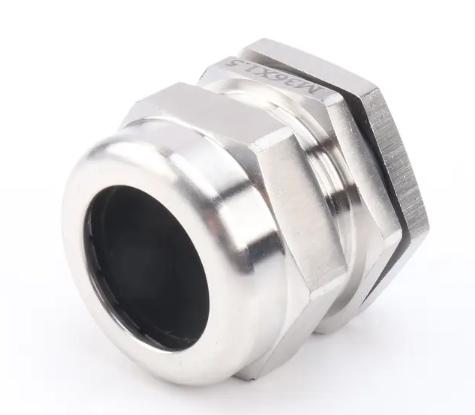

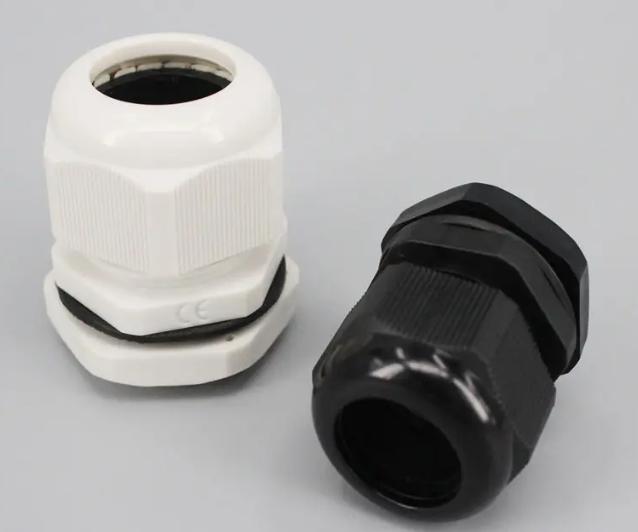

防水接头 | M36 |  | |||
防水接头 | M22 |  | |||

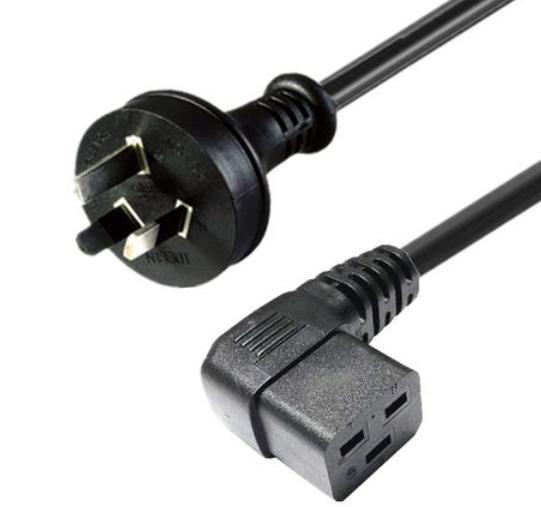

电源线 | 3M 10A |  | |||

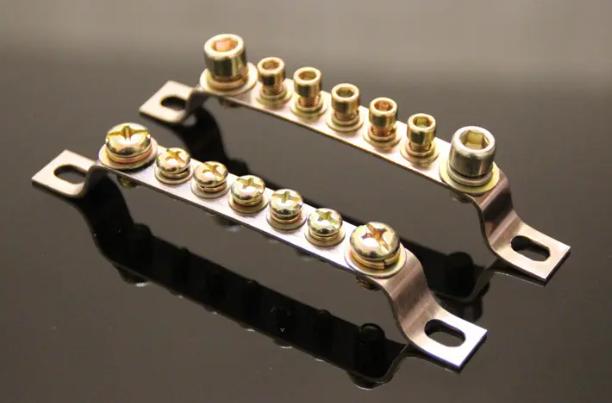

7位 | 接地排 | 7位 |  |
技术参数
贴标速度 | 60-200件/分(与物料及标签尺寸有关) |
贴标精度 | ±1.0mm(不计物料及标签尺寸) |
标签尺寸 | （L）20-100mm （H）10-80mm |
物料尺寸 | 外径φ18-φ22mm 高40-90mm |
适用标签卷内径 | φ76mm |
适用标签卷外径 | 最大Φ350mm |
整机尺寸 | 1800X850X1600(mm) |
使用电力 | AC220V 50Hz/60Hz 1500W |

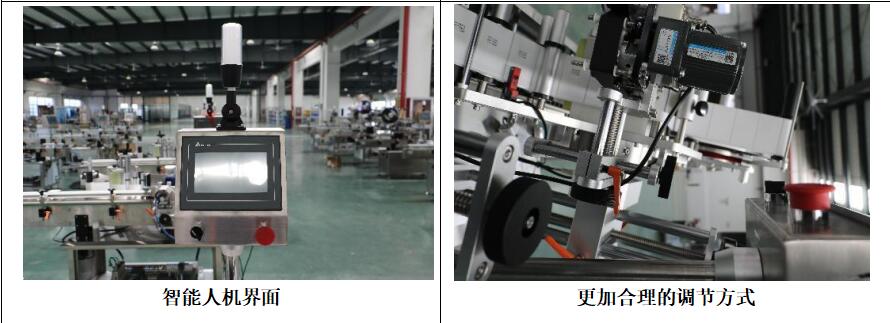

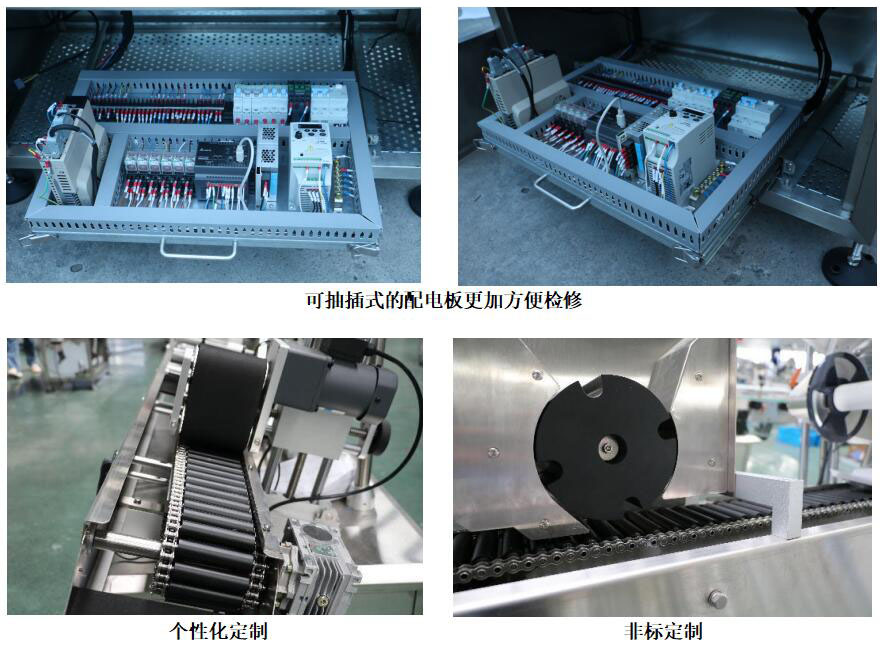

产品细节图
