性能特点

①应用范围

本设备广泛应用于医药、食品及日化等多个轻工业领域，尤其适用于对圆形、方形及扁形等各类瓶体进行单侧面贴标。其多功能性体现在既能单机作业，又能与其他设备联线使用，从而满足不同生产线的需求。

②产品概述

本机搭载了用户友好的人机界面系统，不仅操作直观简单，功能全面，还配备了详尽的在线帮助功能。整体机械结构设计得既简单又紧凑，极大地方便了用户的操作与维护。此外，设备采用了知名品牌的伺服驱动系统，确保了送标速度的稳定性与可靠性。值得一提的是，本机还具备一机多用的特点，能够完成圆瓶、扁瓶、方瓶等多种规格瓶体的自动侧面贴标任务。为确保贴标的准确性，本机还配备了双侧链条校正装置以及特殊弹性顶压装备，从而保证了物料的对中性与稳定性。

③工作原理

产品通过分瓶机构进行有效分离，随后由传感器检测产品通过情况，并将信号传输至控制系统。在产品的适当位置，控制系统会精准控制电机，以实现标签的送出与贴附。整个操作过程包括产品的放入、自动输送、分距调整、产品检测、标签贴附以及已贴标产品的收集。产品特色

①智能控制

本机全面采用技术成熟的PLC控制系统，确保整机的稳定运行与高效率。其通用的分瓶装置设计使得任何瓶形都能快速调整定位，无需更换配件。设备还配备了触摸屏操作系统，简化了操作流程，提高了工作效率。同时，双侧链条校正装置与特殊弹性顶压装备进一步保障了贴标的准确性与稳定性。此外，贴标速度、输送速度以及分瓶速度均可实现无级调速，以满足不同生产需求。

②适用范围

本机适用于各种尺寸的圆形、椭圆形、方形及扁形瓶体的贴标工作。得益于特殊的附标装置，标签能够更牢固地附着在瓶体上。同时，本机前、后段可选连接流水线，并可选配有收料转盘，以便于成品的收集、整理和包装。

③打码系统

本机可选配置打码机，实现在线打印生产日期和批号的功能，从而简化了瓶子包装工序，提高了生产效率。采用的气/电动打码机系统技术先进，打印字迹清晰、速度快且稳定。此外，热打码机所需的气源压力为5公斤/平方厘米。

④贴标质量

本机采用特殊的附标装置，确保贴标平整无皱褶，显著提升了包装质量。同时，设备还配备了自动光电检测系统，具备无物不贴标、无标自动校正或报警自动检测功能，有效防止了漏贴和浪费现象的发生。

设备配置及技术参数

主要电气配置表

图号或代号	名  称	数量	型号	厂家	备注

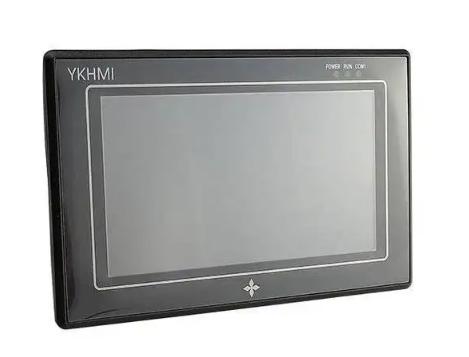

	人机界面		DOP-107BV	台湾台达

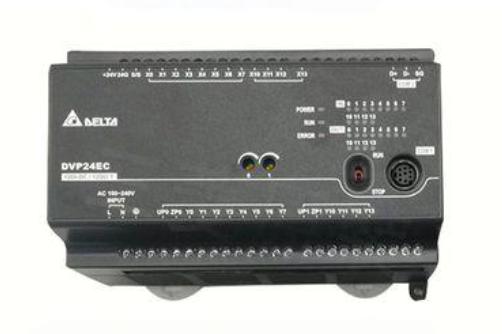

	PLC控制器		DVP-16EC00T3	台湾台达

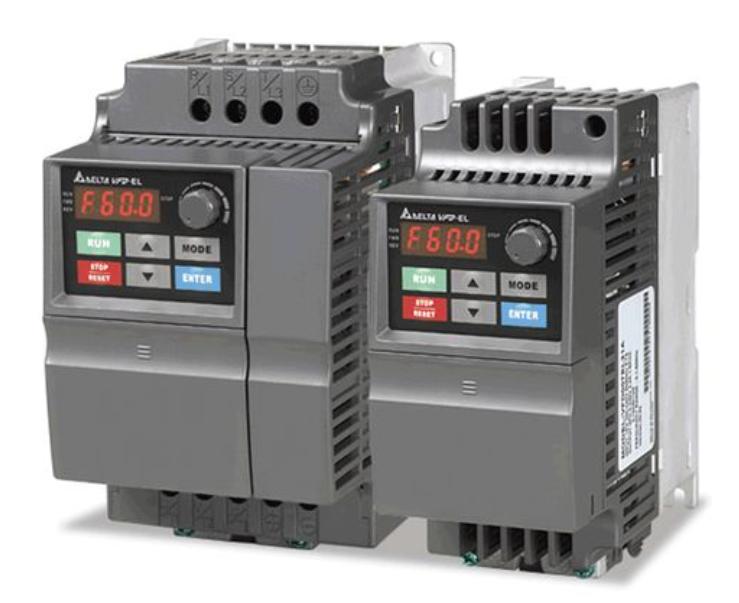

	变频器		VFD002L21A	台湾台达

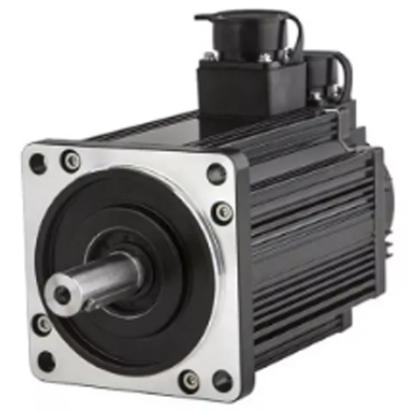

	送标伺服电机		80SFM-E02430（750W）	杭州中达

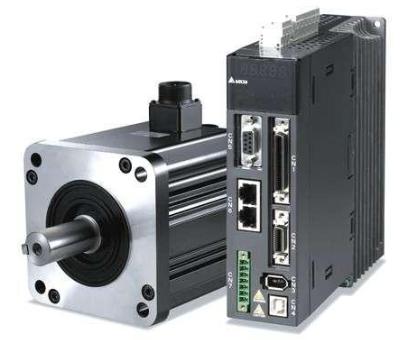

	伺服驱动器		KA05	杭州中达

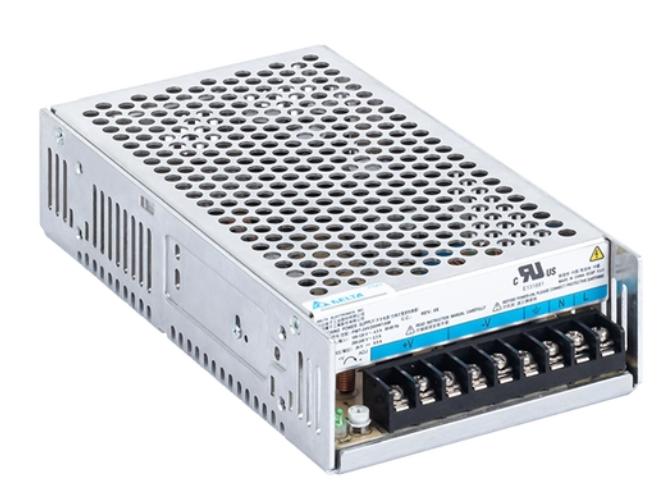

	开关电源		PMC-24V035W1AA	台湾台达

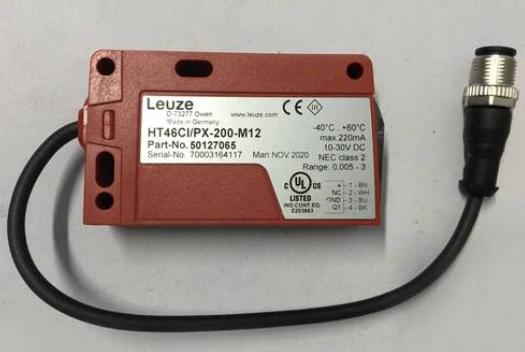

	检标传感器		GS61/6.2	德国LEUZE

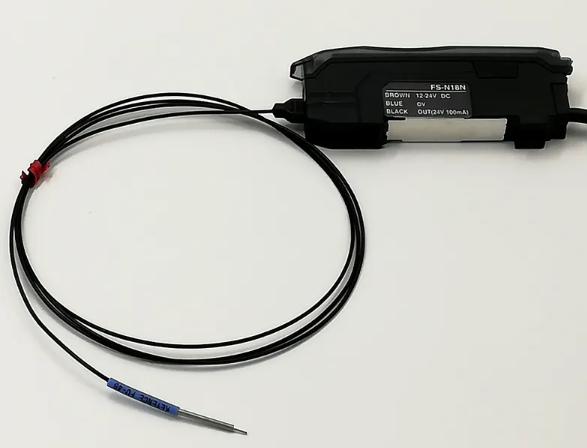

	检物传感器		FS-N18N	日本基恩士

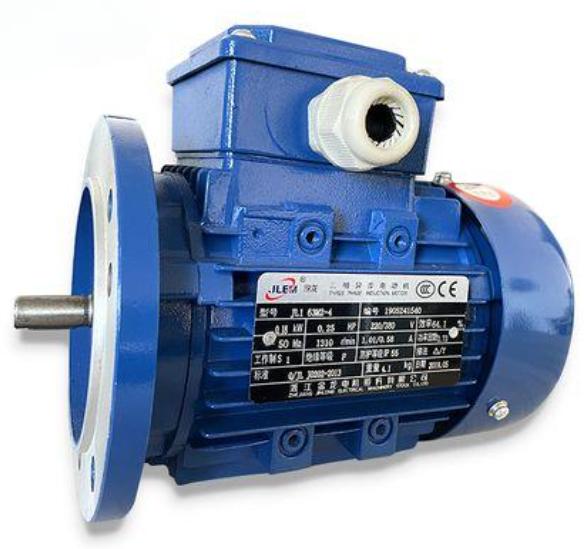

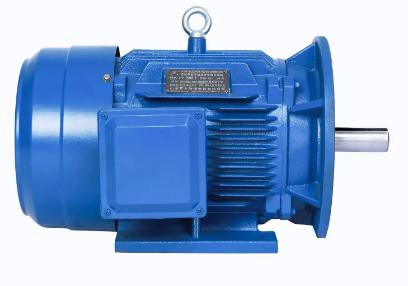

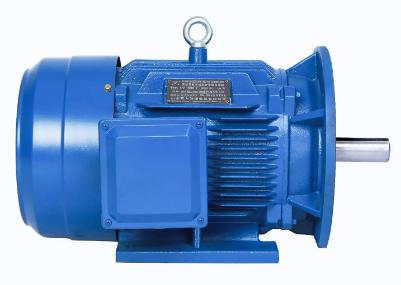

	输送电机		0.75KW	浙江锦龙

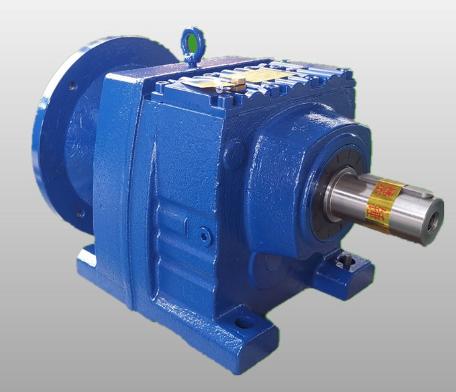

	输送电机减速箱		RV50 1:20	浙江锦龙
	校正电机		5IK90GU-SFT/5GU 10KB	宁波中大
	分瓶电机		5IK60RGU-CF/5GU 25KB	宁波中大

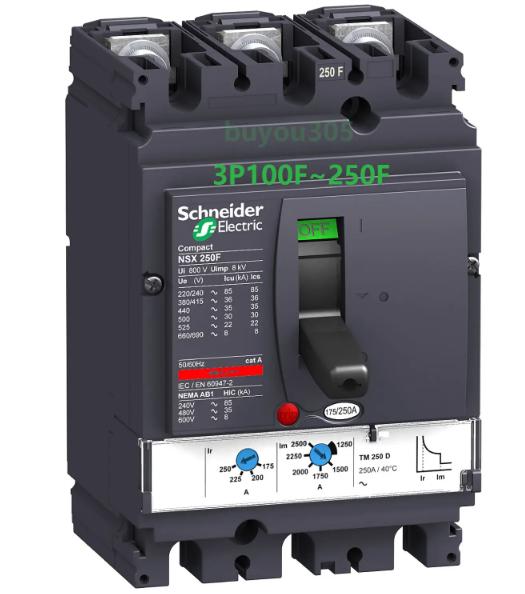

	低压电器			法国施耐德

技术参数

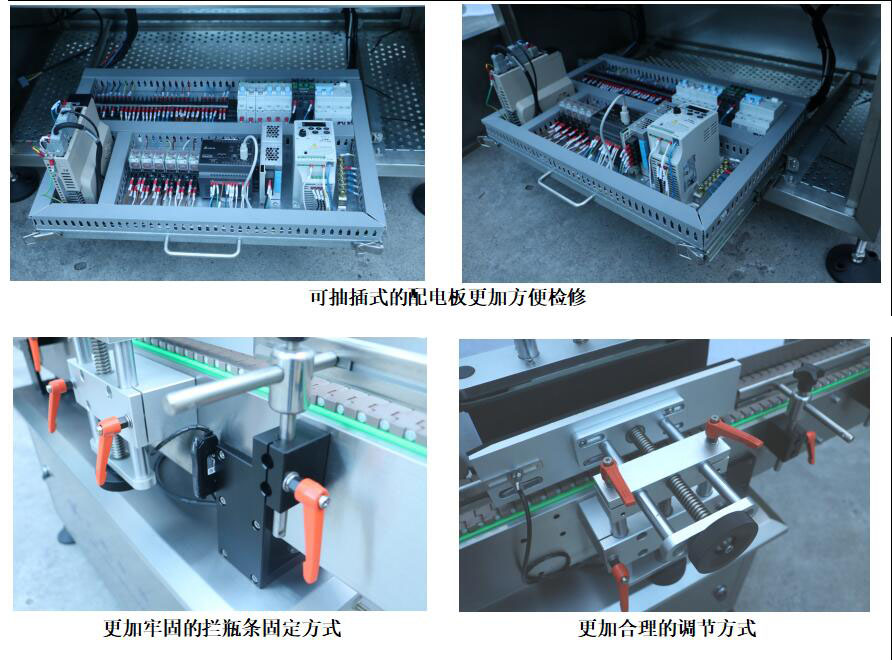

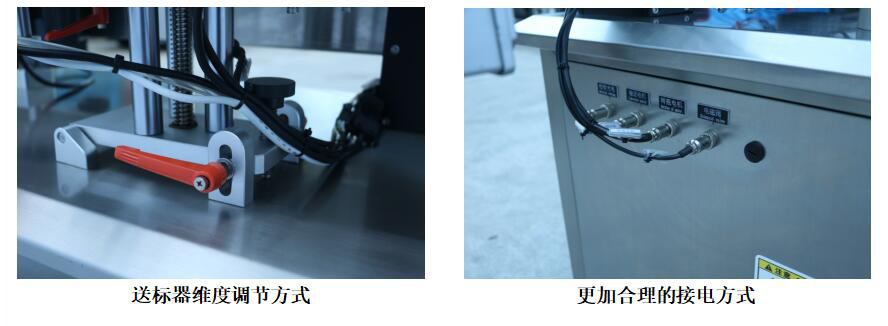

产品细节图
