性能特点
①应用范围
本多功能油漆桶贴标机广泛适用于医药、食品、日化等多个行业,尤其针对圆形及半圆物体的圆周贴标需求,能够充分满足不同行业的贴标作业要求,展现出色的通用性和适应性。
②产品概述
本机配备了智能化、先进化的人机界面系统,操作界面直观易懂,功能全面丰富,辅以详尽的在线帮助功能,显著提升了用户的使用体验。机械结构设计精巧紧凑,操作简便,维护便捷,确保了设备长期稳定运行。采用知名品牌马达作为动力源,保证了送标速度的稳定性与可靠性,进一步提升了贴标作业的效率。
③工作原理
产品通过高效的分瓶机构实现产品的精准分离,传感器实时检测产品通过,并将信号传递至先进的控制系统。控制系统在适当的位置控制电机精准送出标签,并准确贴附于产品待贴标位置。整个操作过程包括产品放置(可连接流水线)、自动输送、产品分距、精确检测、贴标作业及已贴标产品的收集,实现了贴标作业的自动化与高效化。

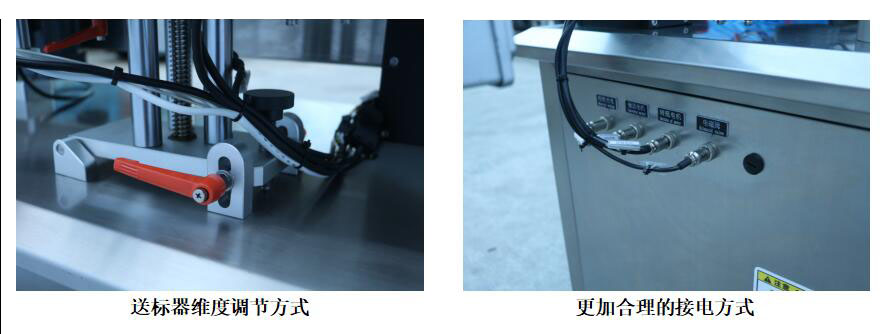

产品特色
①智能控制
本机采用成熟的PLC控制系统,确保整机运行稳定、高效,极大提高了生产效率。通用型的分瓶装置设计巧妙,无需更换配件即可适应不同直径的瓶形,调整定位快速便捷。设备配备旋转式滚压瓶体技术,使标签附着更加牢固,贴标质量得到显著提升。操作系统采用触摸屏控制,操作简便实用,效率高,为用户提供了卓越的交互体验。贴标速度、输送速度、分瓶速度均可实现无级调速,灵活适应不同生产需求。
②打码系统
本机可选配先进的打码系统,实现在线打印生产日期、批号等关键信息,有效简化了瓶子包装工序,显著提高了生产效益。打码机采用先进技术,确保打印字迹清晰、速度快且稳定,保证了信息的准确传达。热打码机所需气源为5kg/cm²,确保了打码作业的稳定进行。
③贴标质量
本机采用弹性棉皮带进行贴标,确保了标签的平整、无皱褶,从而显著提升了产品的包装质量,满足了行业对美观与精度的双重需求。配备自动光电检测系统,具备无物不贴标、无标自动校正或报警自动检测功能,有效防止了漏贴和浪费现象的发生,确保了贴标作业的精准高效。

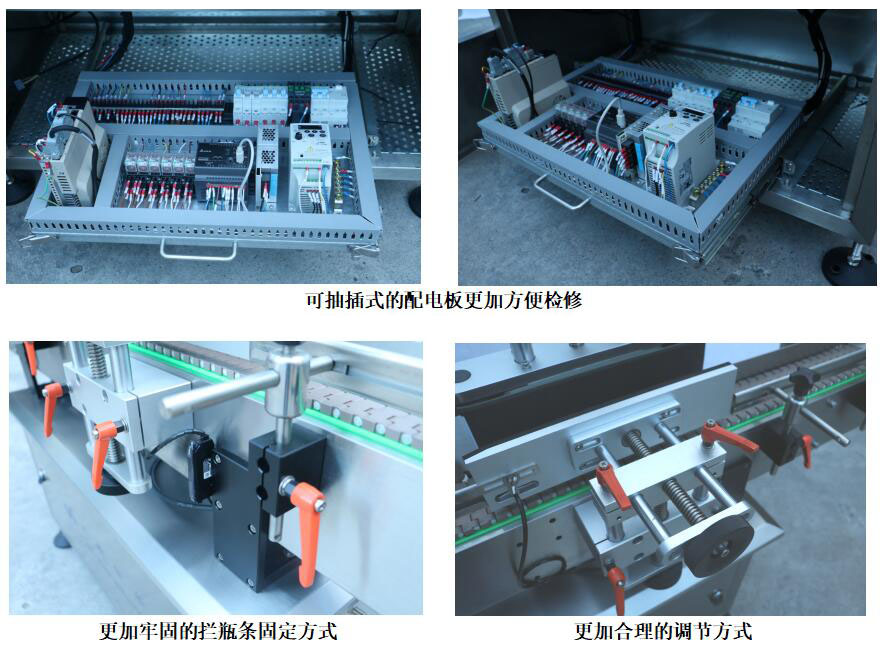

设备配置及技术参数
主要电气配置表
图号或代号 | 名 称 | 数量 | 型号 | 厂家 | 备注 |
XT-SE-01-06 | PLC中央模组 | 6ES7 288-1ST30-0AA0 | 西门子 | ||
XT-SE-01-07 | PLC电池模组 | 6ES7 288-5BA01 0AA0 | 西门子 | ||
DB9 | 变频通信端口 | DB9 | 西门子 | ||
VFD004EL21W-1 | 变频器 | VFD004EL21W-1 | 台达 | ||
VFD007EL21A | 变频器 | VFD007EL21A | 台达 | ||
KD203 | 上压伺服驱动器 | KD203 | 四宏 | ||
KD205 | 送标伺服驱动器 | KD205 | 四宏 | ||
PMT-24V100W1AA | 开关电源 | PMT-24V100W1AA | 台达 | ||
XT-SE-08-06 | 小型断路器 | LS8F18232G 2P C32A | 施耐德 | ||
XT-SE-08-09 | 漏电保护器 | LS8V12240 2P 40A | 施耐德 | ||
XT-SE-08-07 | 小型断路器 | OSMC32N1C6 1P C6A | 施耐德 | ||
XT-SE-09-01 | 交流接触器 | LC1N1210M5N | 施耐德 | ||
XT-SE-10-01 | 中间继电器线圈 | DRM270024L | 魏德米勒 | ||
XT-SE-10-02 | 中间继电器底座 | FS 2CO ECO | 魏德米勒 | ||
21位 | 接地排 | 21位 | |||
XT-SE-02-02 | 人机界面 | 6AV6 648-0CC11-3AX0 | 西门子 | ||
XT-SE-02-05 | 6类网线 | 3M | 西门子 | ||
伺服动力线 | 四宏 | ||||
伺服编码器线 | 四宏 | ||||
XT-SE-06-02 | 槽型传感器 | GS61/6.2 | 劳意测 | ||
XT-SE-06-06 | 光电传感器 | GTB6-N1211 | 西克 | ||
XT-SE-06-03 | 光纤放大器 | FSN18N | 基恩士 | ||
1M | 反射光纤线 | 1M | 基恩士 | ||
XT-SE-06-05 | 反射光纤 | FU-35FA | 基恩士 | ||
XT-SE-06-01 | 旋转编码器 | DBS36E-S3K01000 | 西克 | ||
XT-SE-14-01 | 三色灯 | Q3-1A02CT-50 | 欧洁 | ||
XT-SE-11-02 | 电源旋钮 | NP2-BD25 | 正泰 | ||
XT-SE-11-03 | 急停按钮 | NP2-BS542(红) | 正泰 | ||
XT-SE-04-01 | 电源插头 | GNT-10 | 公牛 | ||
航空插头 | WS28K4Z | ||||
防水接头 | M36 | ||||
气源处理器 | AFR2000 | 亚德客 | |||
手滑阀 | HSV10 | 亚德客 | |||
XT-SE-13-01 | 电磁阀 | 4V110-06 DC24V | 亚德客 |
技术参数
贴标速度 | 8-30件/分(与物料及标签尺寸有关) |
贴标精度 | ±0.5mm(不计物料及标签尺寸) |
物料尺寸 | 根据样品定制 |
标签尺寸 | (L)20-200mm (H)30-184mm |
适用标签卷内径 | φ76mm |
适用标签卷外径 | ≤φ350mm |
整机尺寸 | (L)3500*(W)1700*(H)1600(mm) |
输送带高度 | 根据诉求定制 |
使用电力 | AC220V 50Hz/60Hz 2.2K |
