性能特点

①应用范围

本单侧面贴标机广泛应用于医药、食品、日化等轻工业领域，尤其擅长对圆形、方形、扁瓶等同类产品的单双侧面贴标。其设计灵活多变，不仅支持单机作业，还能满足联线生产需求，实现一机多用，极大提升了生产效率。

②产品概述

本机采用先进的人机界面系统，界面直观易懂，功能全面，配备丰富的在线帮助功能，为用户提供了极佳的操作体验。设备结构紧凑，布局合理，易于操作和维护。采用知名品牌伺服驱动，确保送标速度稳定可靠，满足高精度贴标需求。本机还具备双侧链条校正装置和特殊弹性顶压装备，确保物料稳定对中，实现精准贴标。

③工作原理

本机通过分瓶机构将产品逐一分开，由传感器实时检测产品位置，并将信号传递至控制系统。控制系统根据预设的贴标位置和速度，控制电机精准送出标签并贴附在产品待贴标位置上。整个操作过程包括产品放置（可连接流水线）、自动输送、产品分距、检测、贴标、附标及收集等环节，实现了自动化高效生产。

产品特色

①智能控制

本机采用成熟的PLC控制系统，确保了整机运行的稳定性和高效性。通用型的分瓶装置设计精巧，无需更换配件即可适应不同瓶形，实现快速调整定位。操作系统采用触摸屏控制，界面简洁明了，操作简便实用，提高了工作效率。双侧链条校正装置和特殊弹性顶压装备确保了物料稳定对中，进一步提升了贴标精度。此外，贴标速度、输送速度、分瓶速度均可实现无级调速，满足不同生产需求。

②打码系统

本机可选配先进的打码系统，支持在线打印生产日期、批号等信息，简化了包装工序，提高了生产效益。打码机采用气动或电动技术，打印字迹清晰、速度快且稳定，确保了信息的准确传达。热打码机所需气源为5公斤/平方厘米，确保了打码作业的稳定进行。

③贴标质量

本机采用特殊附标装置进行贴标作业，确保标签平整、无皱褶，大大提升了产品的包装质量。配备自动光电检测系统，能够实时检测物料和标签的位置关系，防止漏贴和浪费现象的发生。此外，本机还具备无物不贴标、无标自动校正或报警自动检测功能，进一步确保了贴标作业的精准高效。

设备配置及技术参数

主要电气配置表

图号或代号	名  称	数量	型号	厂家	备注

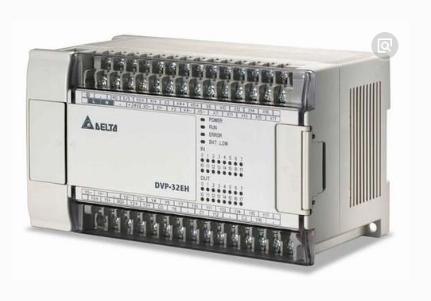

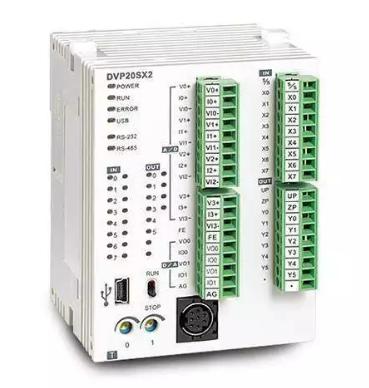

XT-SE-01-03	PLC	1	DVP16EC00T3	台达
XT-SE-03-01-01	变频通信电缆	1	1M	台达
KD205	送标伺服驱动器	1	KD205	四宏
XT-SE-11-01	开关电源	1	PMT-24V35W1AA	台达

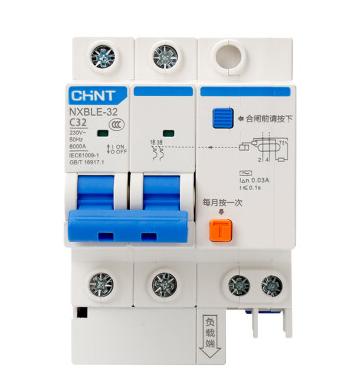

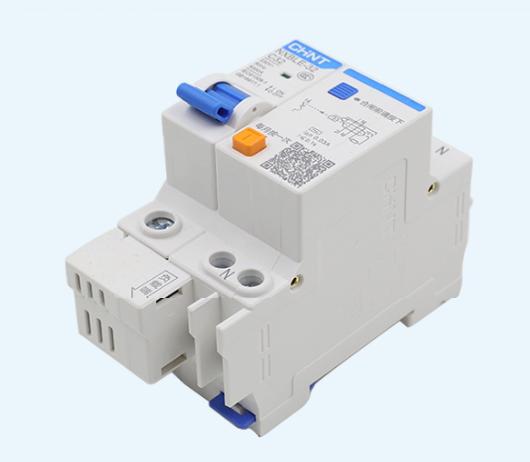

XT-SE-08-02	漏电保护断路器	1	NXBLE-32 2P C10A	正泰
XT-SE-08-03	小型断路器	5	NXB-32 1P D10A	正泰

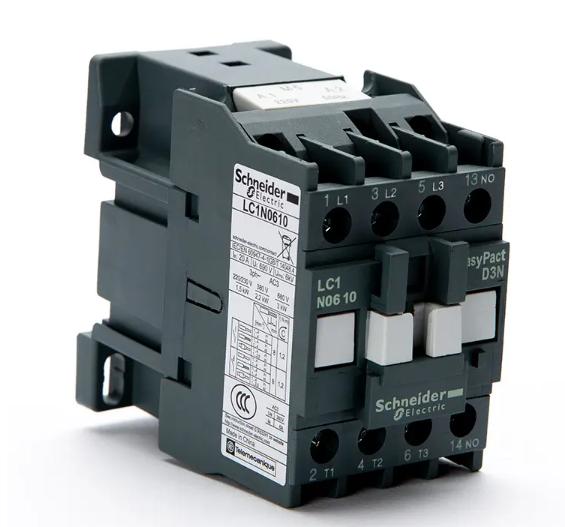

LC1N0610M5N	交流接触器	1	LC1N0610M5N	施耐德

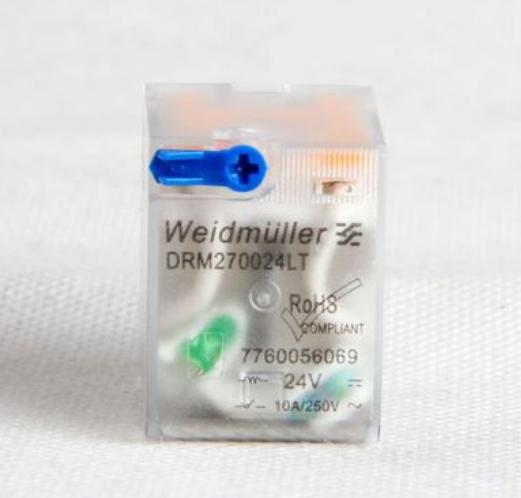

XT-SE-10-01	中间继电器线圈	1	DRM270024L	魏德米勒

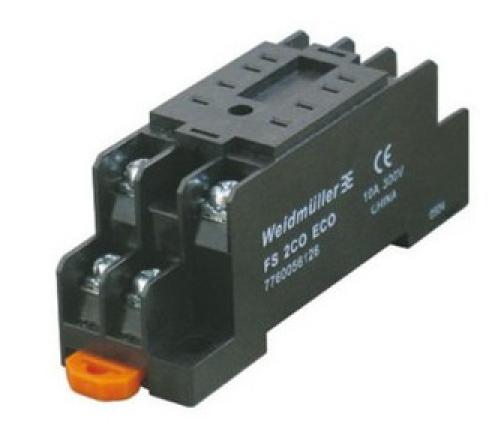

XT-SE-10-02	中间继电器底座	1	FS 2CO ECO	魏德米勒

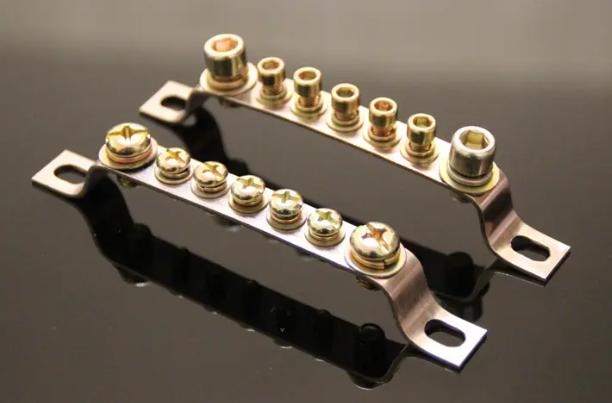

7位	接地排	1	7位

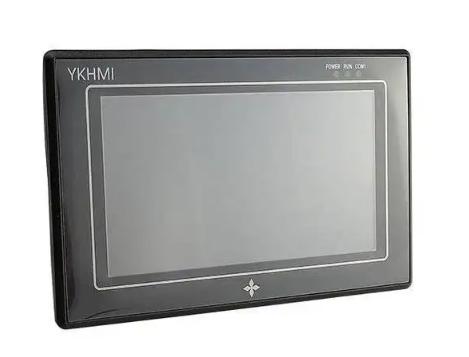

XT-SE-02-01	人机界面	1	DOP-107BV	台达
XT-SE-02-01-01	人机通讯线	1	HP-DOP-DVP-33D9FDT8-3M	台达
KD-PW-4*0.5-AWP-03BK	KD-PW-4*0.5-AWP-03BK	1	KD-PW-4*0.5-AWP-03BK	四宏

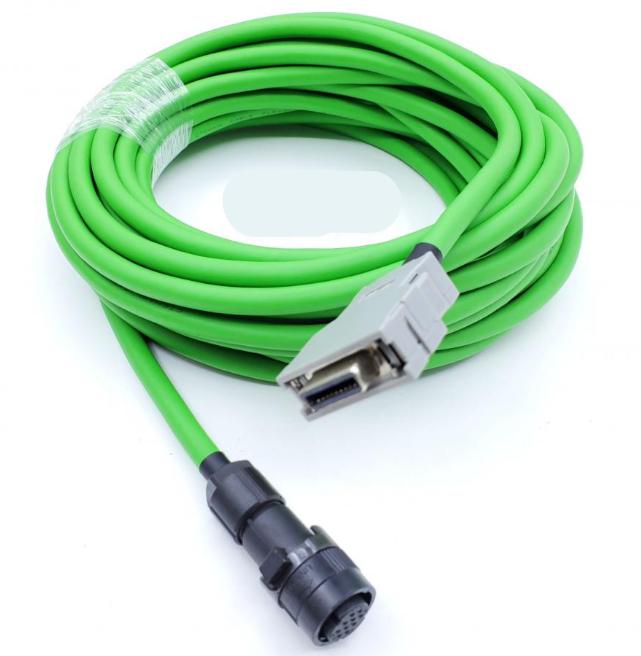

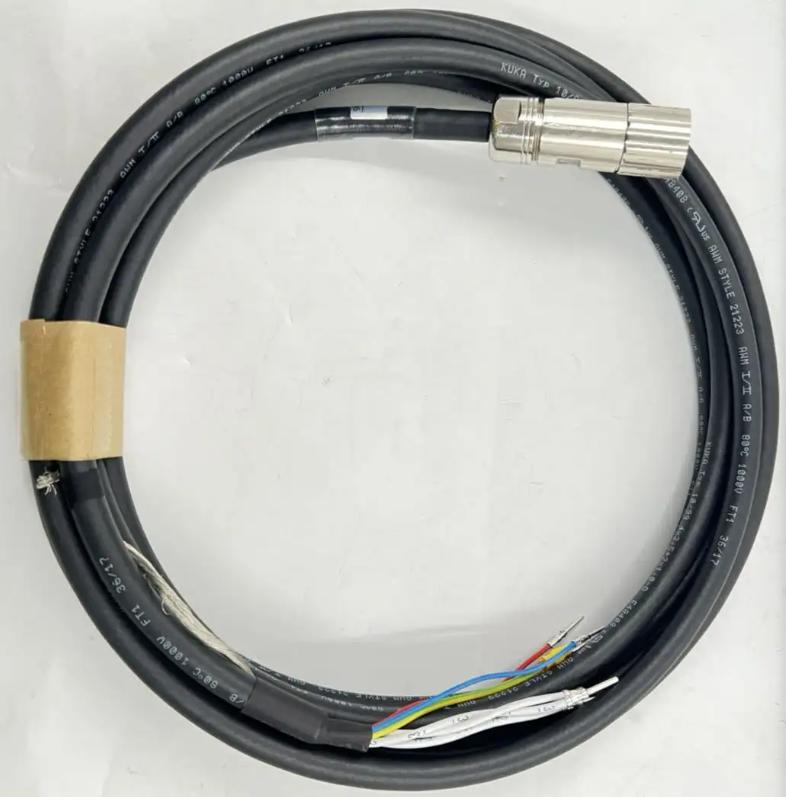

KD-ENS-4*0.2-DB9-03BK	伺服编码器线	1	KD-ENS-4*0.2-DB9-03BK	四宏

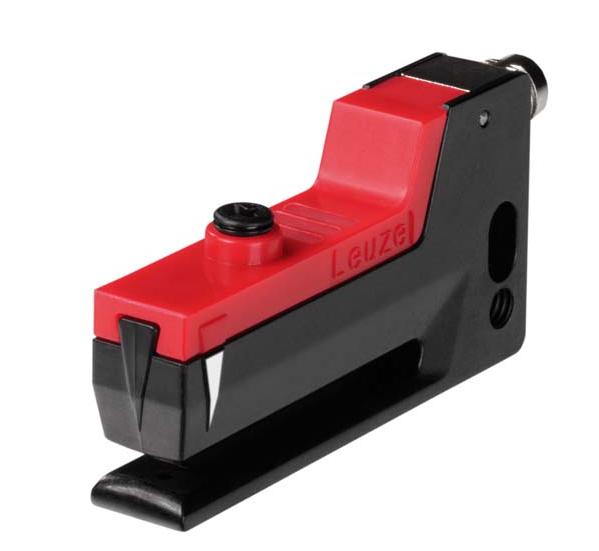

XT-SE-06-02	槽型传感器	1	GS61/6.2	劳意测

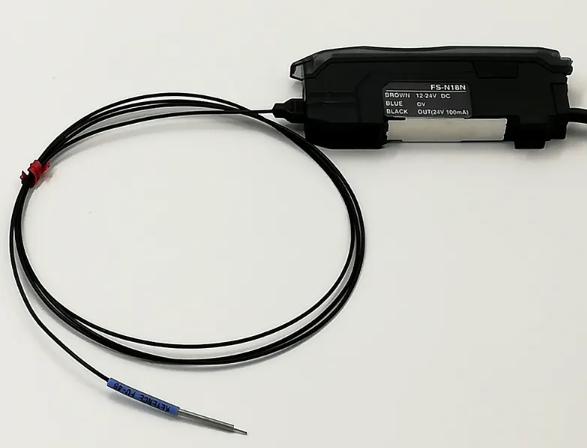

XT-SE-06-03	光纤放大器	1	FSN18N	基恩士

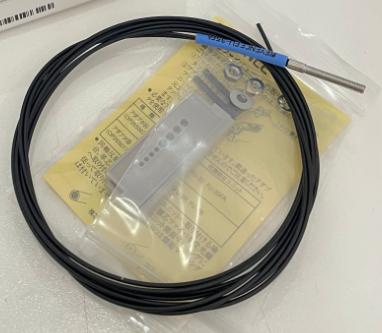

XT-SE-06-05	反射光纤	1	FU-35FA	基恩士

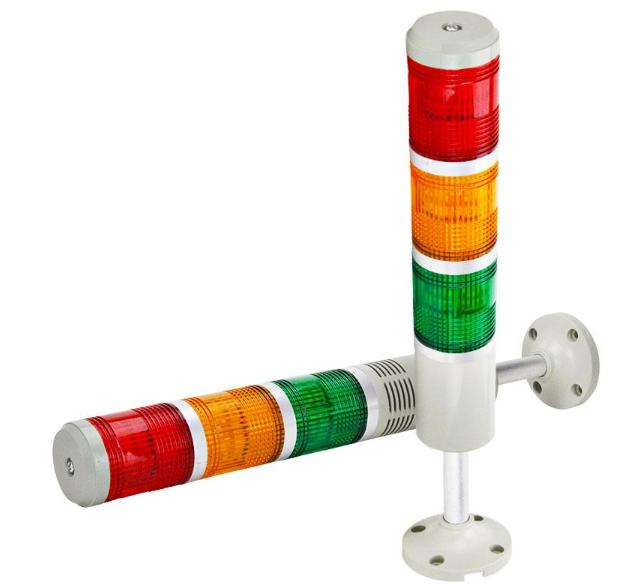

XT-SE-14-01	三色灯	1	Q3-1A02CT-50	欧洁

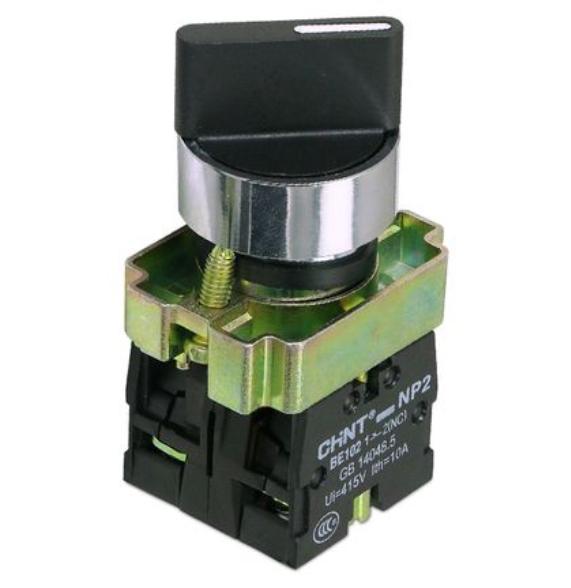

XT-SE-11-02	电源旋钮	1	NP2-BD25	正泰

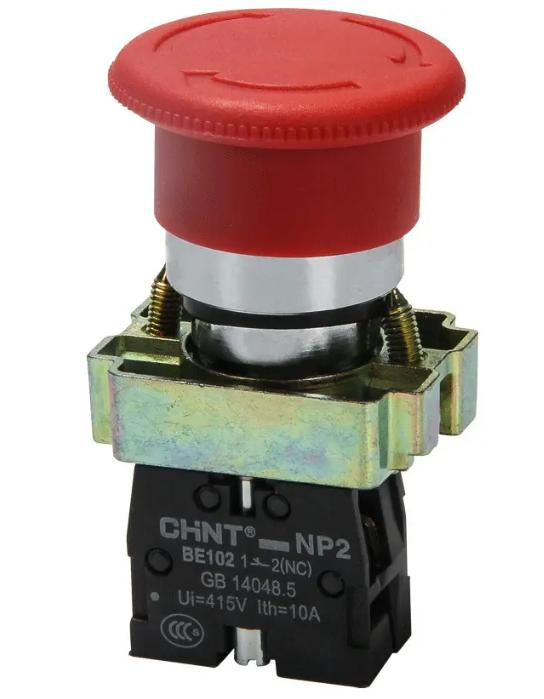

XT-SE-11-03	急停按钮	1	NP2-BS542(红)	正泰

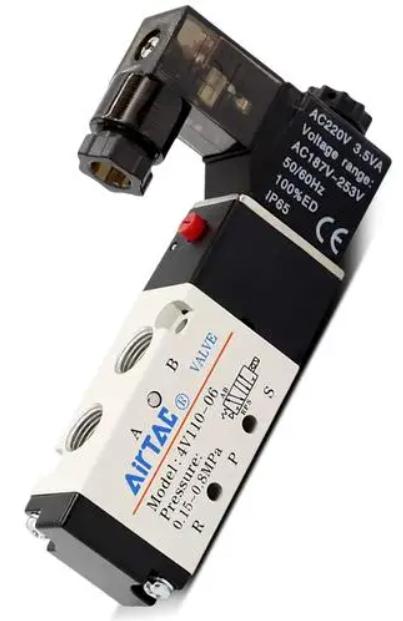

XT-SE-13-01	电磁阀	1	4V110-06	亚德客

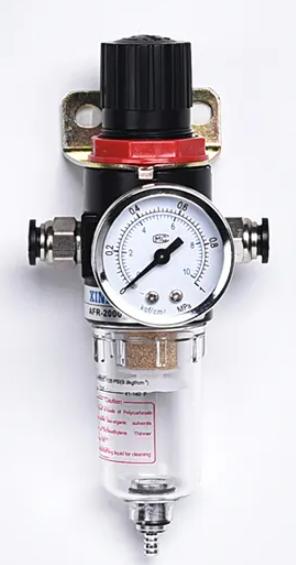

AFR2000	气源处理器	1	AFR2000	亚德客

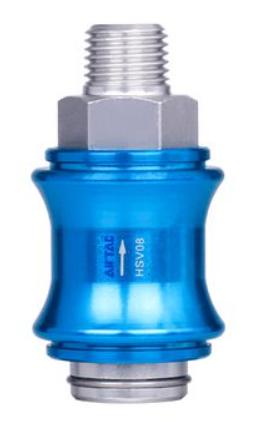

HSV-08	手滑阀	1	HSV-08	手滑阀

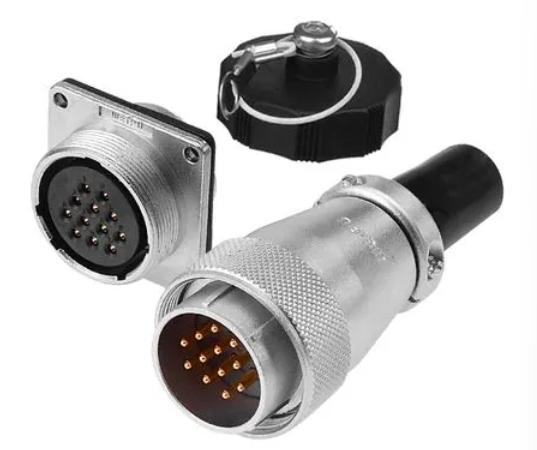

	航空插头	1	WS28K4Z

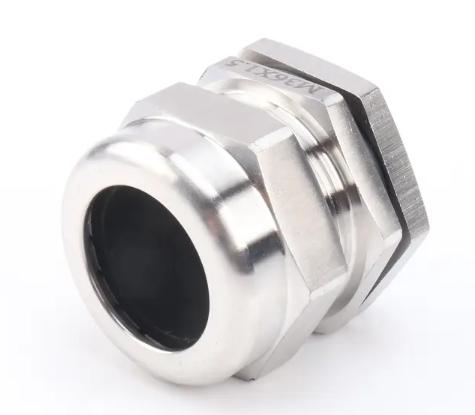

	防水接头	1	M36

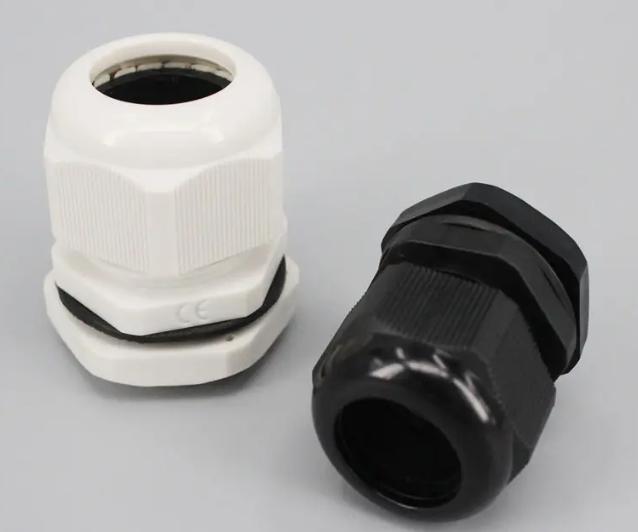

	防水接头	1	M22

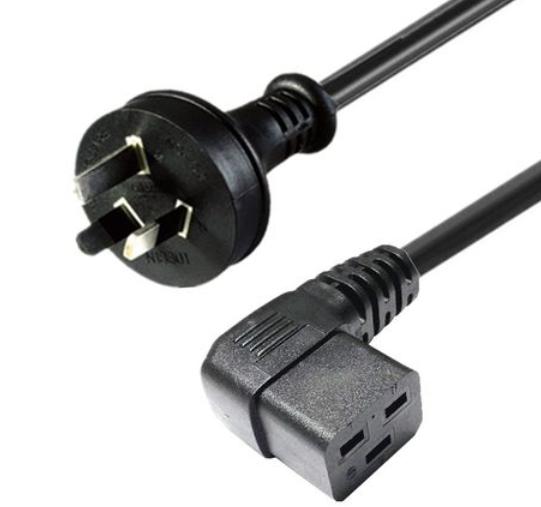

		1	3M 10A

技术参数

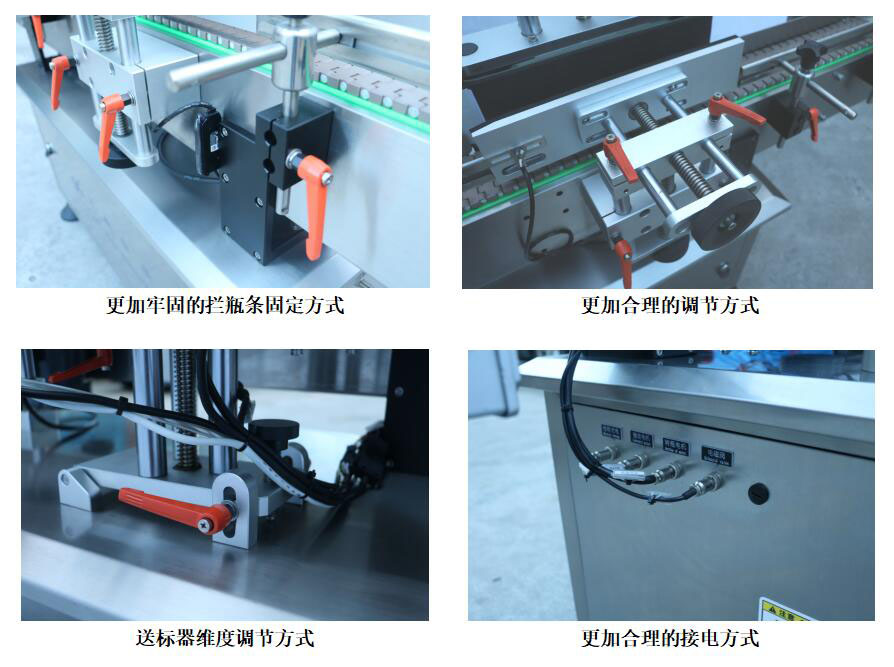

产品细节图
