性能特点
①应用范围
平面贴标机具有广泛的应用范围，适用于各种物品的平面贴标任务。无论是书本、文件夹、盒子还是纸箱等，它都能轻松应对。此外，通过更换覆标机构，这款贴标机还能满足不平整表面的贴标需求，使得其应用领域进一步拓展。因此，无论是小件产品还是大件产品，无论是平整表面还是不平整表面，平面贴标机都能发挥出色的性能。
②产品概述
平面贴标机是一款高效、精准的自动化贴标设备。它采用先进的伺服电机驱动送标技术，结合标带绕行纠偏机构和偏心轮牵引机构，确保标签的精准定位和稳定输送。同时，该设备还具备坚固耐用的特点，采用三杆调整机构，整机稳定可靠，能够适应长时间高强度的工作需求。
③工作原理
平面贴标机的工作原理基于精确的机械控制和电子传感技术。伺服电机驱动送标机构，将标签精准地输送到指定位置。标带绕行纠偏机构确保标签在输送过程中不发生偏移，保证贴标的准确性。偏心轮牵引机构则负责稳定地牵引标签，防止打滑现象的发生。当标签到达贴标位置时，通过压标机构将标签粘贴到产品上，完成整个贴标过程。
产品特色
①智能控制
平面贴标机具备智能控制功能，能够自动检测产品的存在与否，并根据需要自动调整贴标位置和速度。同时，它还具备无标自动检测和光电追踪功能，能够防止漏贴和标签浪费，提高生产效率和质量。此外，通过触摸屏操作界面和完善的故障提示功能，用户可以方便地调整各种参数和操作设备。
②打码系统
这款平面贴标机配备先进的打码系统，能够清晰、准确地打印标签信息。用户可以根据需要自定义标签内容，包括文字、数字、条形码等，满足各种标识需求。打码系统的高速打印和精准定位功能，确保了标签信息的清晰度和可读性，提升了产品的整体品质。
③贴标质量
平面贴标机注重贴标质量的提升，通过精确的机械控制和电子传感技术，确保标签的精准定位和稳定粘贴。标签的粘贴力度和位置可以根据产品特点进行调整，确保标签贴合紧密、平整美观。此外，设备还具备自动清洁功能，能够定期清理贴标头和传送带上的残留物，保持设备的清洁和高效运行，从而进一步提高贴标质量。
主要电气配置表
图号或代号 | 名 称 | 数量 | 型号 | 厂家 | 备注 |

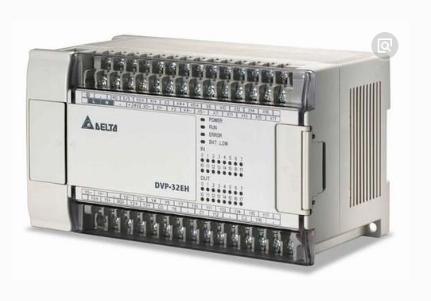

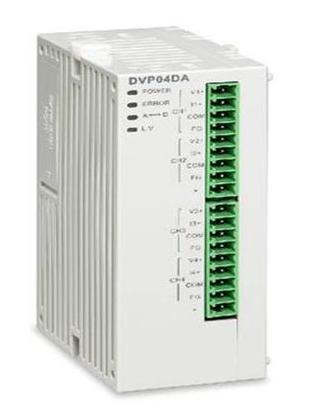

XT-SE-01-02 | PLC | 1 | DVP12SS211T | 台达 |  |
XT-SE-03-01-01 | 变频通信电缆 | 1 | 1M | 台达 |  |
VFD004EL21W-1 | 变频器 | 1 | VFD004EL21W-1 | 台达 |  |
KD205 | 送标伺服驱动器 | 1 | KD205 | 四宏 |  |

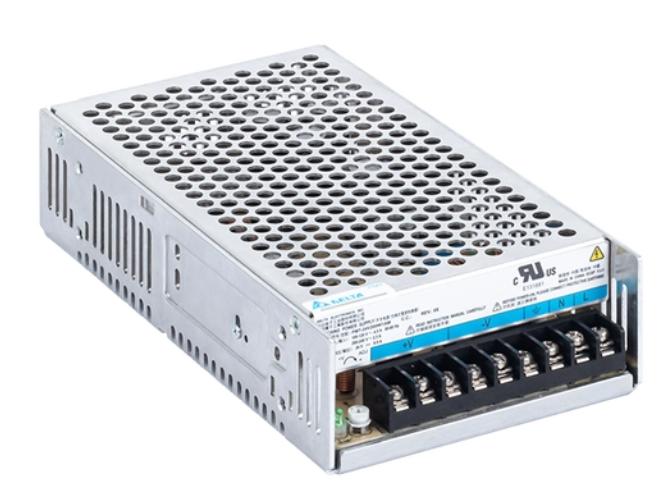

XT-SE-11-01 | XT-SE-11-01 | 1 | PMT-24V35W1AA | 台达 |  |

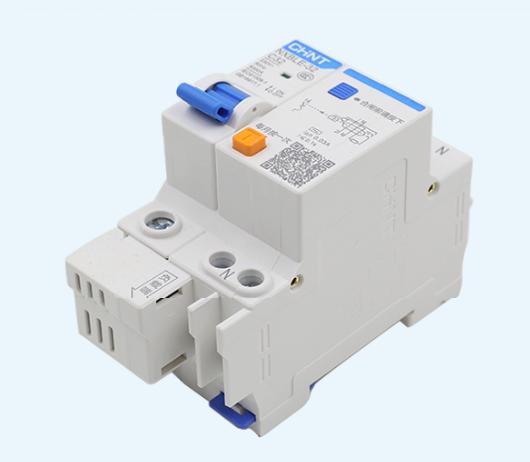

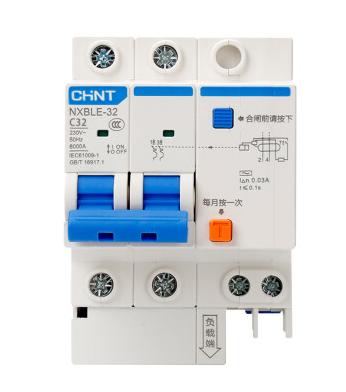

XT-SE-08-02 | 漏电保护断路器 | 1 | NXBLE-32 2P C10A | 正泰 |  |
XT-SE-08-03 | 小型断路器 | 5 | NXB-32 1P D10A | 正泰 |  |

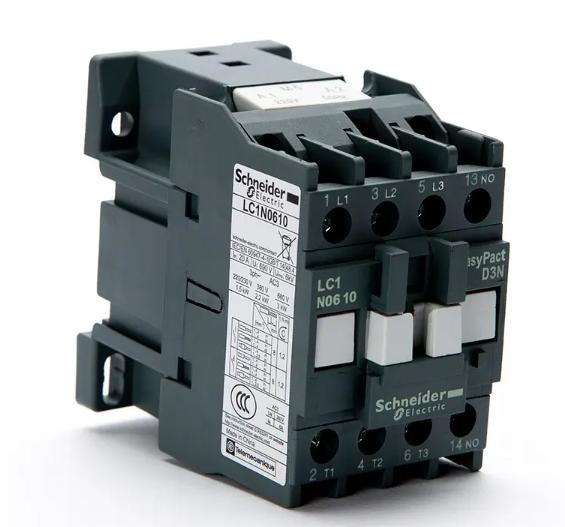

LC1N0610M5N | 交流接触器 | 1 | LC1N0610M5N | 施耐德 |  |
XT-SE-10-01 | 中间继电器线圈 | 6 | DRM270024L | 魏德米勒 |  |

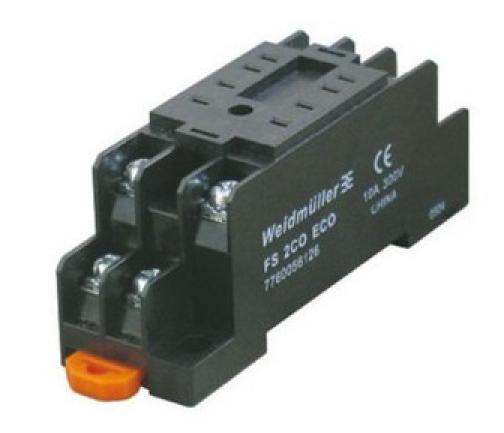

XT-SE-10-02 | 中间继电器底座 | 6 | FS 2CO ECO | 魏德米勒 |  |

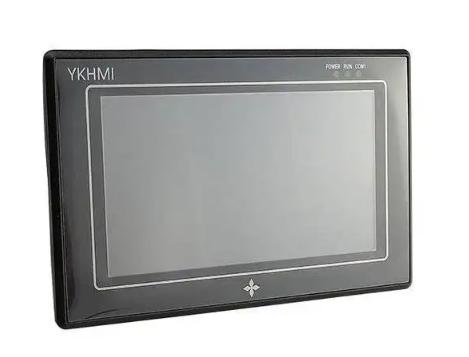

XT-SE-02-01 | 人机界面 | 1 | DOP-107BV | 台达 |  |
XT-SE-02-01-01 | 人机通讯线 | 1 | HP-DOP-DVP-33D9FDT8-3M | 台达 |  |

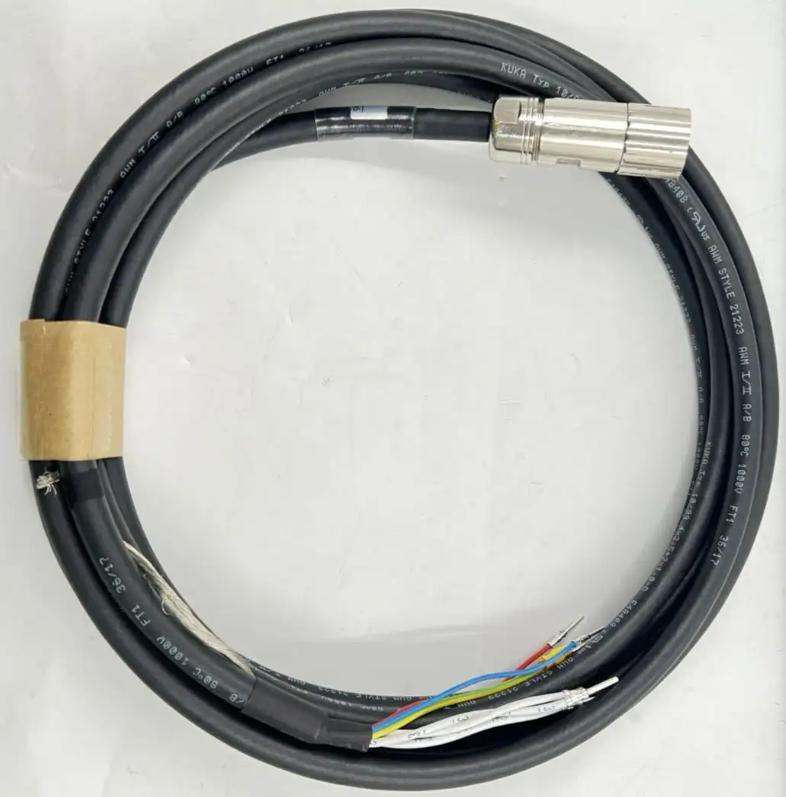

KD-PW-4*0.5-AWP-03BK | 伺服动力线 | 1 | KD-PW-4*0.5-AWP-03BK | 四宏 |  |

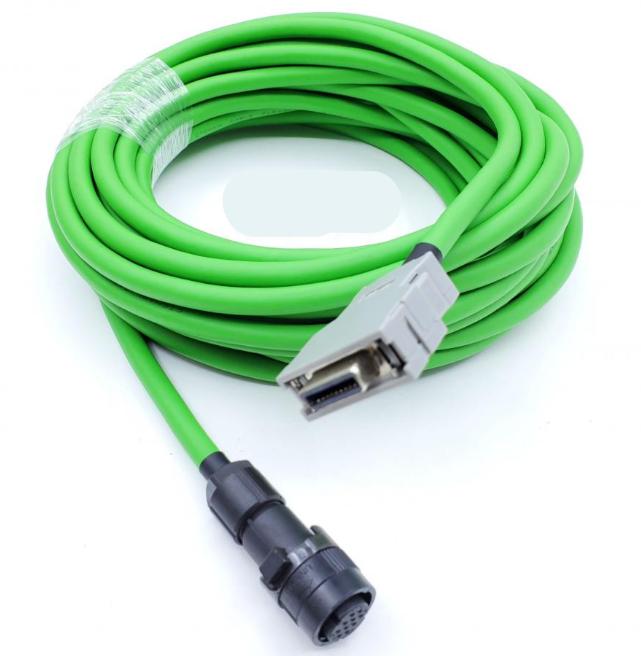

KD-ENS-4*0.2-DB9-03BK | 伺服编码器线 | 1 | KD-ENS-4*0.2-DB9-03BK | 四宏 |  |

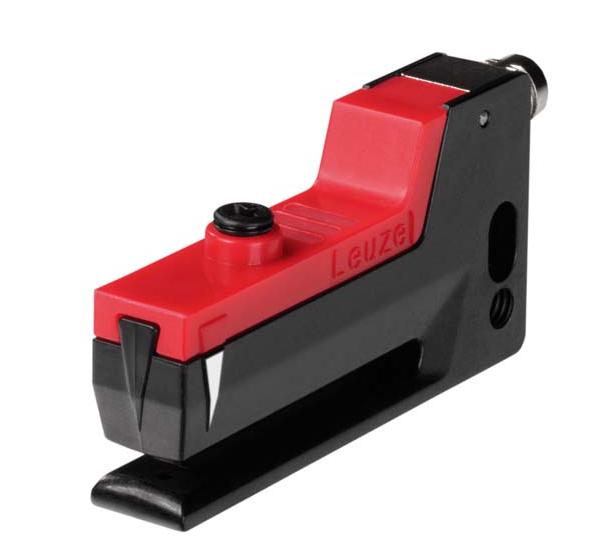

| XT-SE-06-02 | 槽型传感器 | 1 | GS61/6.2 | GS61/6.2 |  |

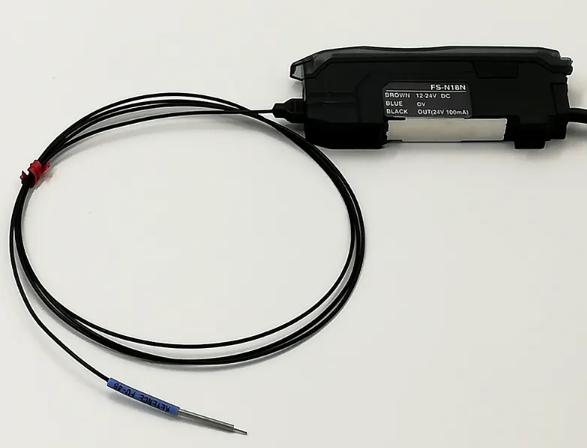

XT-SE-06-03 | 光纤放大器 | 2 | FSN18N | 基恩士 |  |

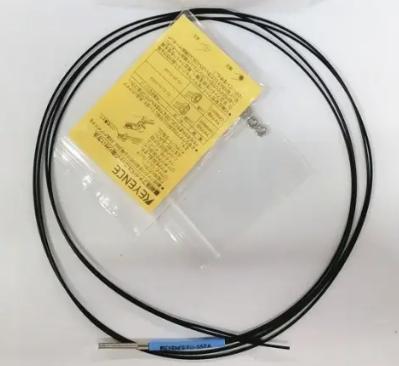

XT-SE-06-05 | XT-SE-06-05 | 1 | FU-35FA | 基恩士 |  |

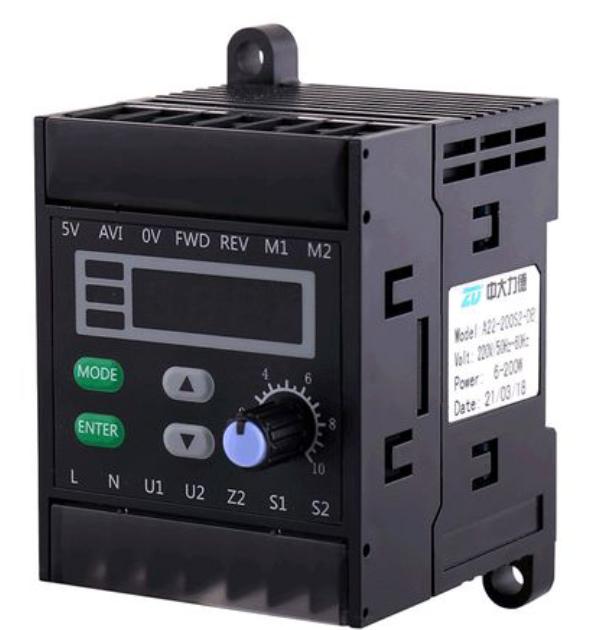

XT-SE-03-23 | 分瓶调速器 | 1 | US51 US52 15W | 中大 |  |

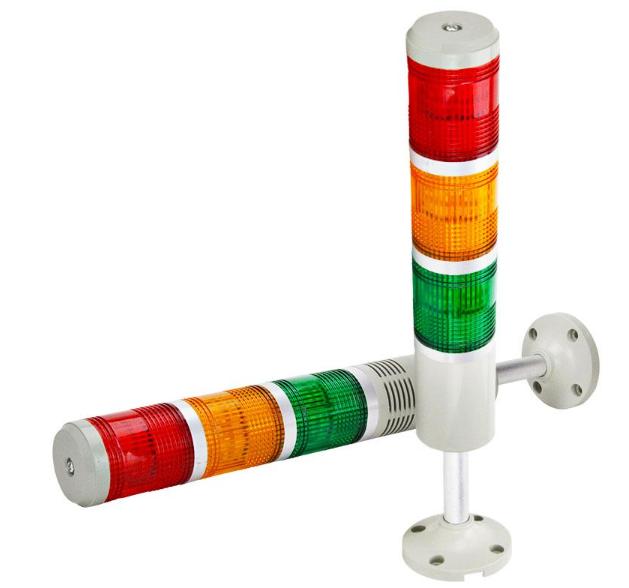

XT-SE-14-01 | 三色灯 | 1 | Q3-1A02CT-50 | 欧洁 |  |

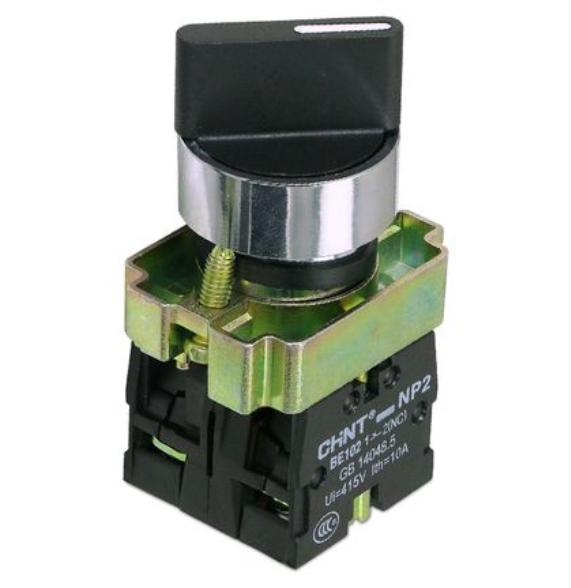

XT-SE-11-02 | 电源旋钮 | 1 | NP2-BD25 | 正泰 |  |
XT-SE-11-03 | 急停按钮 | 1 | NP2-BS542(红) | 正泰 |  |

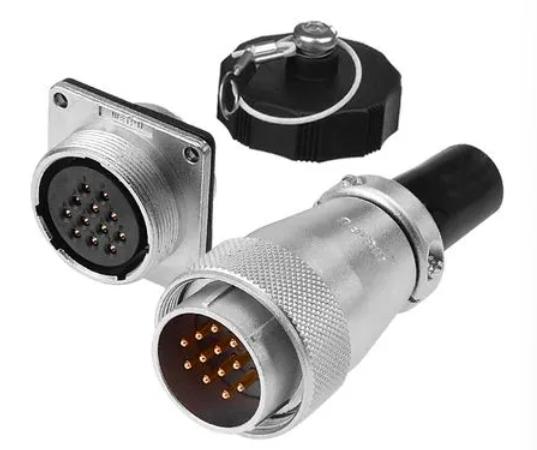

航空插头 | 1 | WS28K4Z |  | ||

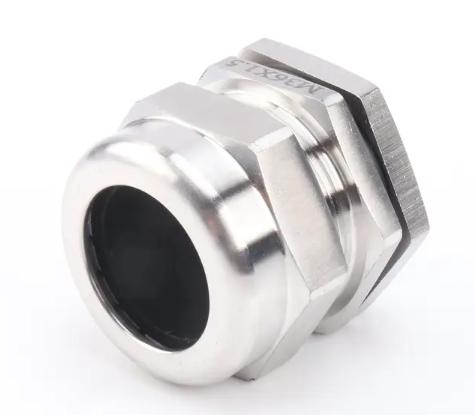

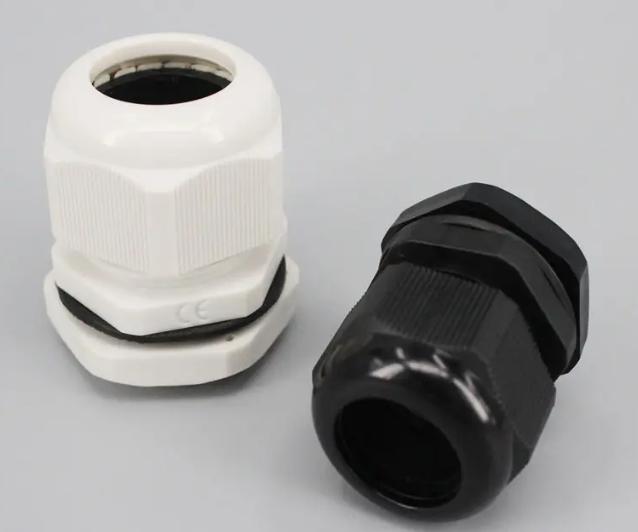

防水接头 | 1 | M36 |  | ||
M36 | 1 | M22 |  | ||

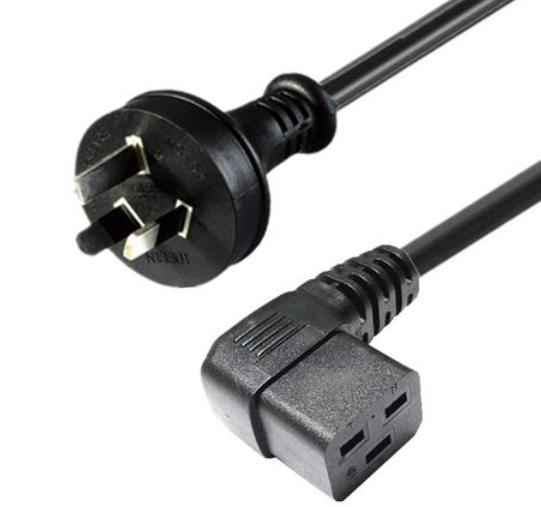

电源线 | 1 | 3M 10A |  | ||
7位 | 3M 10A | 1 | 7位 |  |
技术参数
贴标速度 | 40-120件/分(与物料及标签尺寸有关) |
贴标精度 | ±1.0mm(不计物料及标签尺寸) |
物料尺寸 | （L）20-300 （W）20-200 （H）15-200mm |
标签尺寸 | （L）20-200 （W）20-140mm |
适用标签卷内径 | φ76mm |
适用标签卷外径 | 最大Φ350mm |
整机尺寸 | 2000×650×1600mm |
使用电力 | AC220V 50Hz/60Hz 1.2KW |

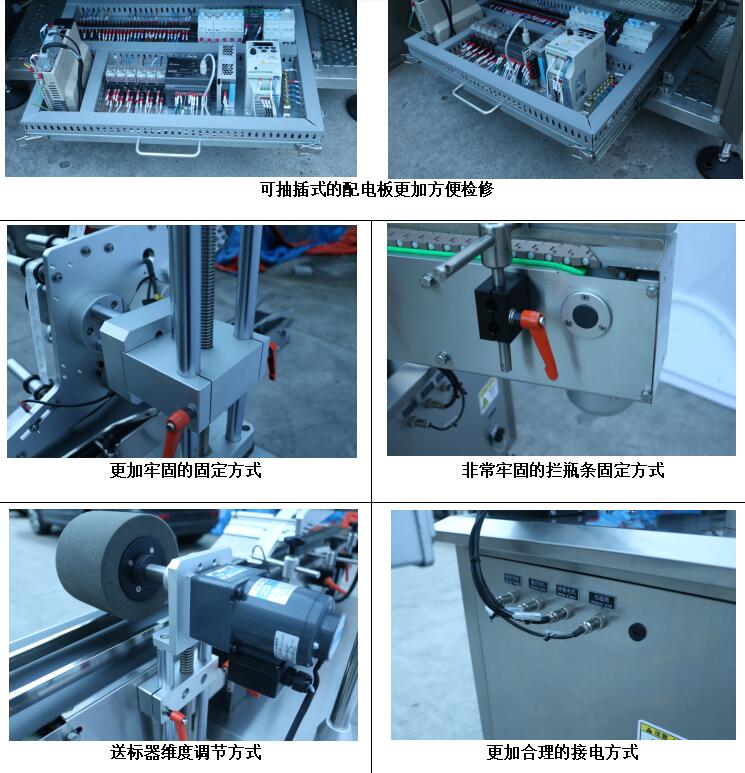

产品细节图
