性能特点
1. 应用范围
吸取式分页贴标机广泛应用于各种行业的自动化生产线，特别适用于需要对扁平、规则形状的包装物进行分页、定位、贴标的场景。
2. 产品概述
本机采用先进的吸取分页技术，配合高精度定位系统和稳定可靠的贴标机构，实现高效、准确、稳定的贴标作业。设备设计紧凑，结构合理，操作简单，维护方便，能够满足不同规模企业的生产需求。
3. 工作原理
吸取式分页贴标机通过吸取装置将堆叠的包装物逐一分离，并通过传送带输送到贴标位置。在贴标位置，标签通过标签供应装置送出，经过剥离机构剥离后，由贴标机构准确地贴附在包装物上。同时，设备配备有检测装置，能够实时检测标签位置和贴标质量，确保贴标效果。
产品特色
1. 智能控制
本机采用先进的PLC控制系统，具有友好的人机界面和强大的数据处理能力。用户可以通过触摸屏轻松设置参数、监控运行状态、查看生产数据等。设备还支持远程监控和故障诊断功能，方便用户进行远程管理和维护。
2. 打码系统
本机配备有高精度打码系统，能够在标签上打印生产日期、批次号、二维码等信息。打码系统采用热转印或喷墨打印技术，打印效果清晰、持久。用户可以根据需要选择打印内容、字体、大小等参数。
3. 贴标质量
吸取式分页贴标机采用高精度定位系统和稳定的贴标机构，确保标签能够准确地贴附在包装物上。同时，设备配备有检测装置和自动纠偏功能，能够实时检测标签位置和贴标质量，并自动调整贴标位置，确保贴标效果的准确性和一致性。此外，设备还支持多种贴标模式（如单张贴标、双张贴标等），满足不同用户的生产需求。
主要电气配置表
图号或代号 | 名 称 | 数量 | 型号 | 厂家 | 备注 |

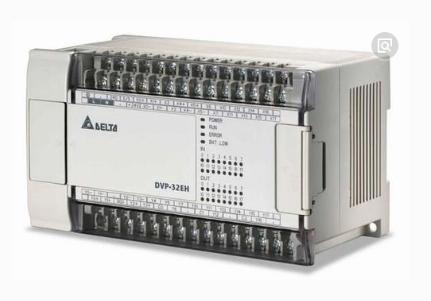

XT-SE-01-02 | PLC | 1 | DVP14SS211T | 台达 |  |
XT-SE-01-04 | PLC扩展模块 | 1 | DVP-08SN11R | 台达 | |
XT-SE-03-01-01 | 变频通信电缆 | 1 | 1M | 台达 |  |
VFD004EL21W-1 | 变频器 | 1 | VFD004EL21W-1 | 台达 |  |

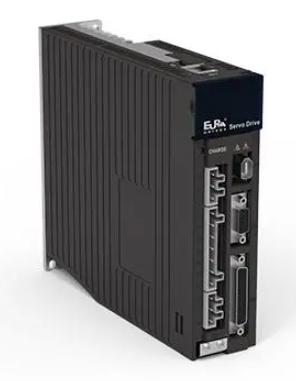

XT-SE-03-04 | 送标伺服驱动器 | 1 | RS2P-5R54 | 睿能 |  |

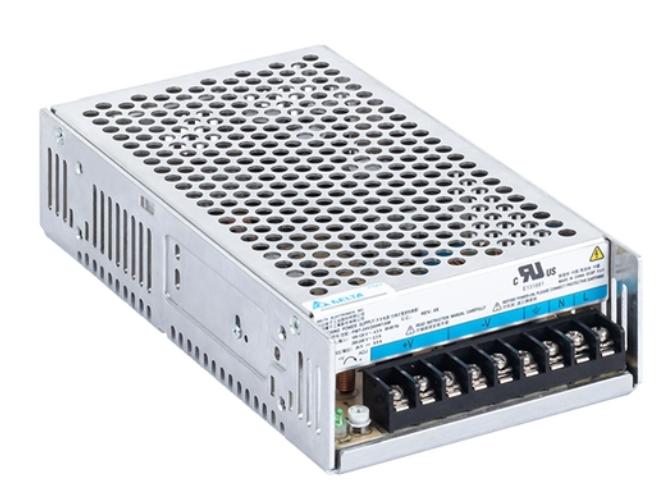

XT-SE-11-01 | 开关电源 | 1 | PMT-24V35W1AA | 台达 |  |

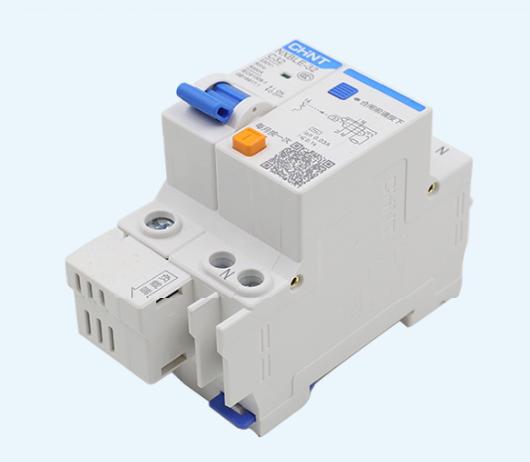

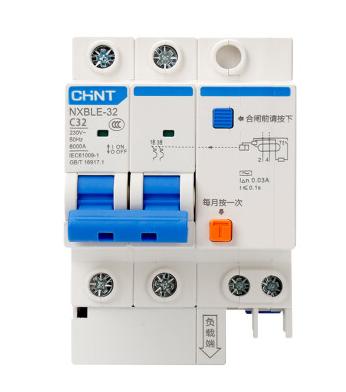

XT-SE-08-02 | 漏电保护断路器 | 1 | NXBLE-32 2P C10A | 正泰 |  |
XT-SE-08-03 | 小型断路器 | 4 | NXB-32 1P D10A | 正泰 |  |

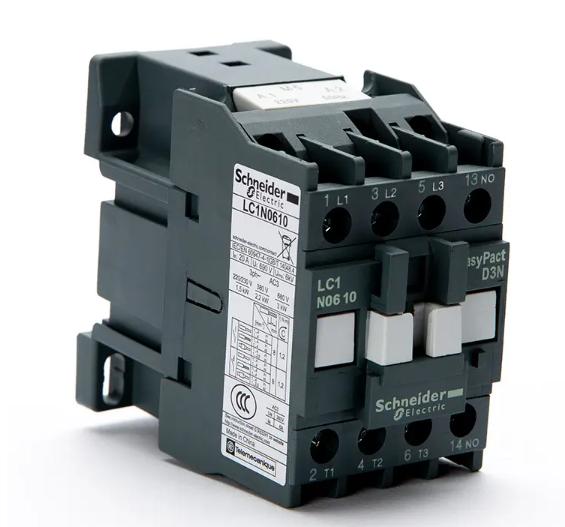

LC1N0610M5N | 交流接触器 | 1 | LC1N0610M5N | 施耐德 |  |

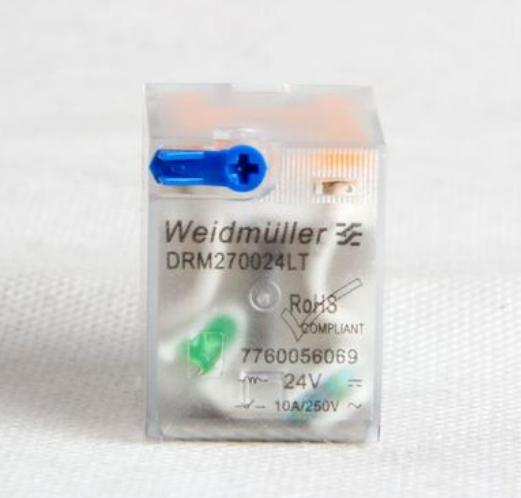

XT-SE-10-01 | 中间继电器线圈 | 2 | DRM270024L | 魏德米勒 |  |

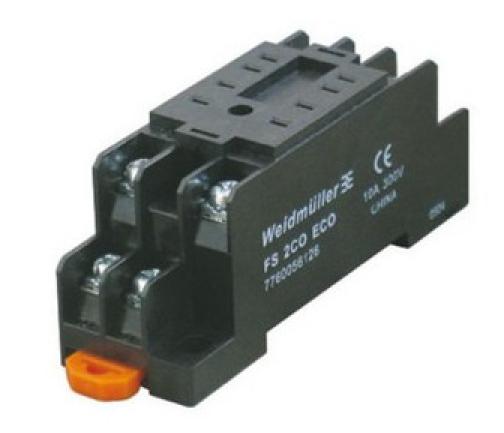

XT-SE-10-02 | 中间继电器底座 | 2 | FS 2CO ECO | 魏德米勒 |  |

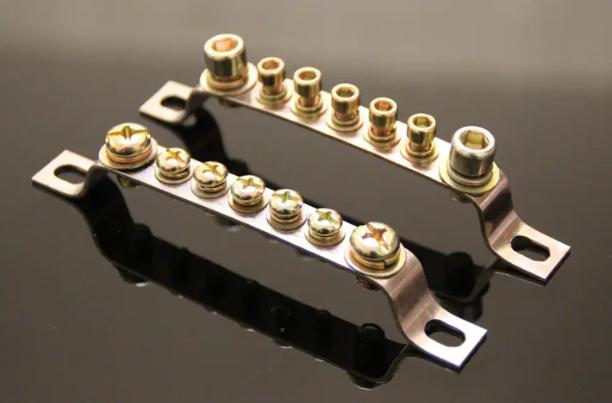

7位 | 接地排 | 1 | 7位 |  | |
XT-SE-02-01 | 人机界面 | 1 | DOP-107BV | 台达 |  |
XT-SE-02-01-01 | 人机通讯线 | 1 | HP-DOP-DVP-33D9FDT8-3M | 台达 |  |

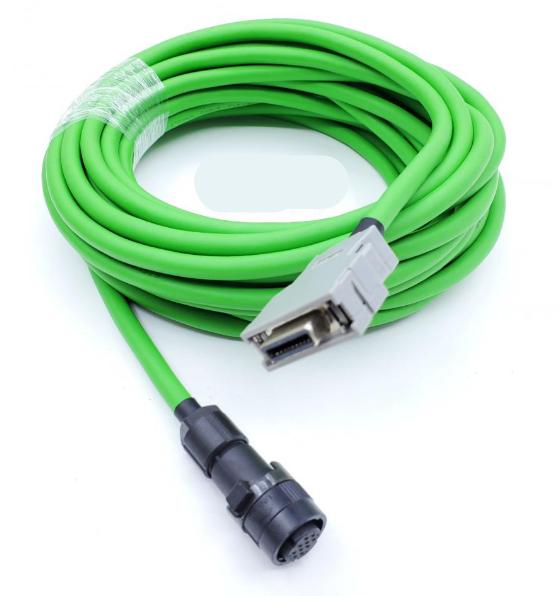

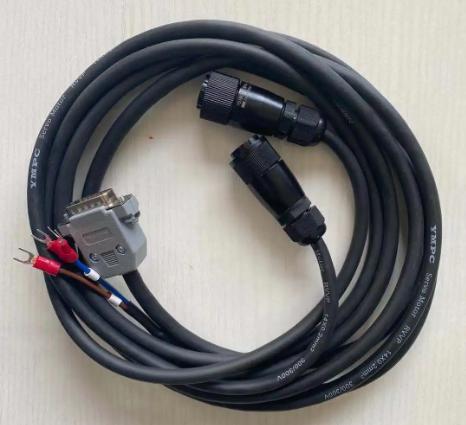

伺服动力线 | 1 | 睿能 |  | ||
睿能 | 1 | 睿能 |  | ||

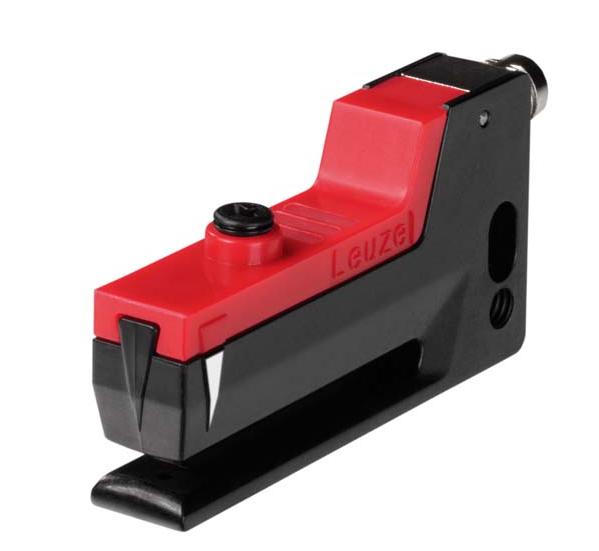

XT-SE-06-02 | 槽型传感器 | 1 | GS61/6.2 | 劳意测 |  |

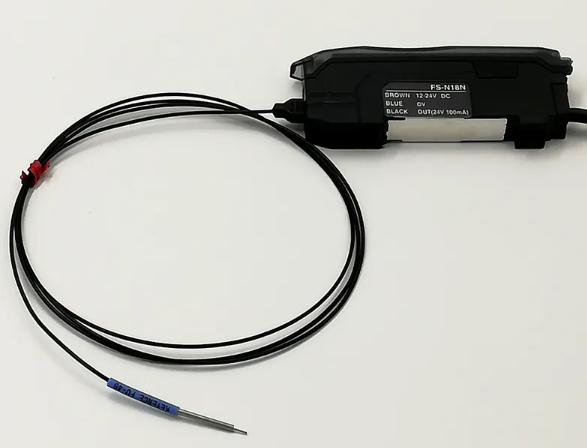

XT-SE-06-03 | 光纤放大器 | 1 | FSN18N | 基恩士 |  |

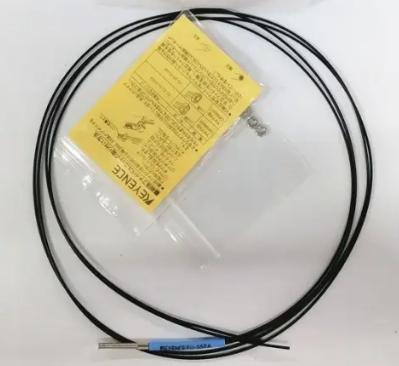

XT-SE-06-05 | 反射光纤 | 1 | FU-35FA | 基恩士 |  |

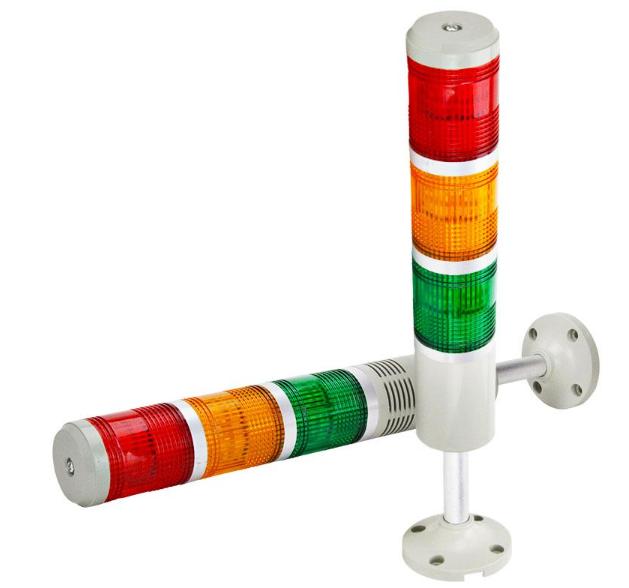

XT-SE-14-01 | 三色灯 | 1 | Q3-1A02CT-50 | 欧洁 |  |

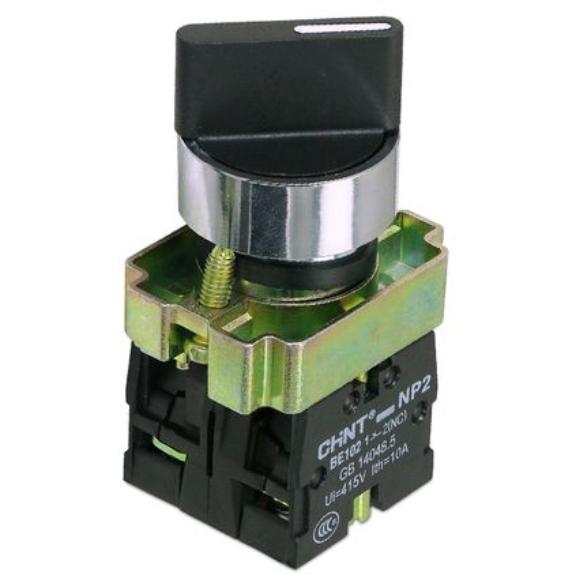

XT-SE-11-02 | 电源旋钮 | 1 | NP2-BD25 | 正泰 |  |

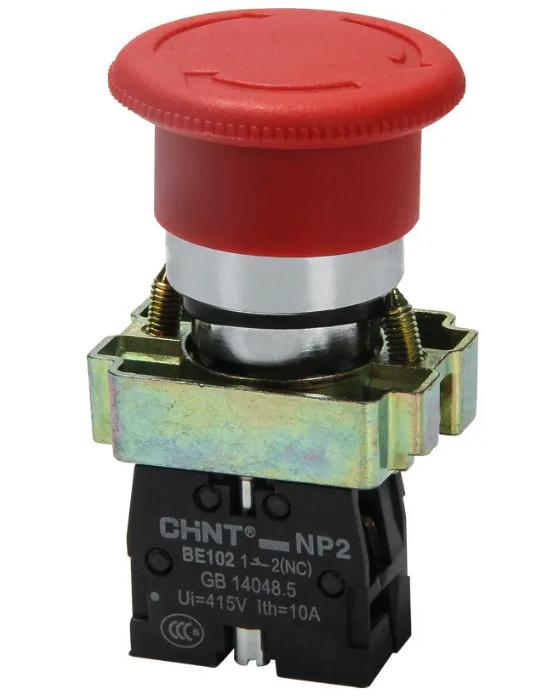

XT-SE-11-03 | 急停按钮 | 1 | NP2-BS542(红) | 正泰 |  |

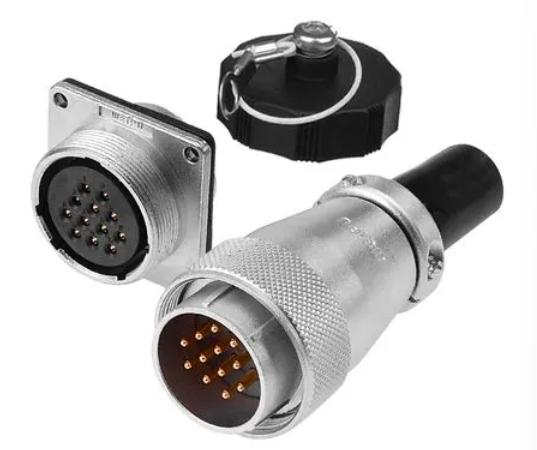

航空插头 | 1 | WS28K4Z |  | ||

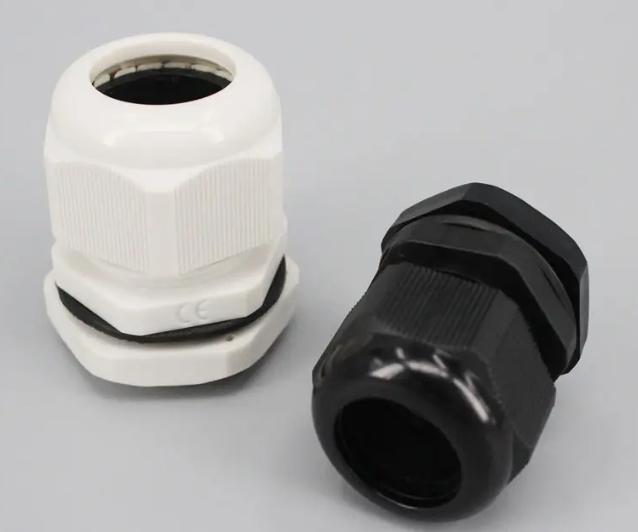

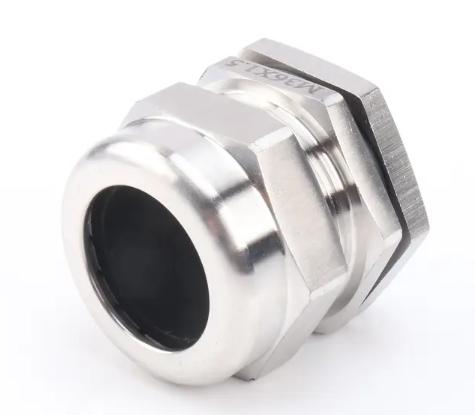

防水接头 | 1 | M36 |  | ||
防水接头 | 1 | M22 |  | ||

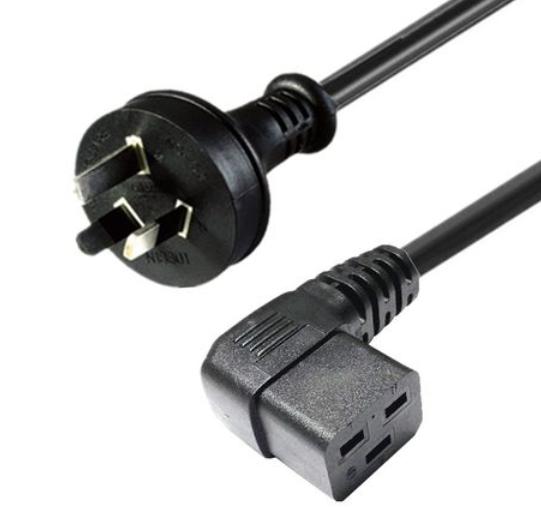

电源线 | 1 | 3M 10A |  |
技术参数
贴标速度 | 20-50件/分(与物料及标签尺寸有关) |
贴标精度 | ±1.0mm(不计物料及标签尺寸) |
标签尺寸 | （L）20-200mm （H）10-130mm |
物料尺寸 | L60-300 W40-200 H0.5-2mm（长 宽 高） |
适用标签卷内径 | φ76mm |
适用标签卷外径 | 最大Φ350mm |
整机尺寸 | 2200X850X1500(mm) |
使用电力 | AC220V 50Hz/60Hz 1500W |

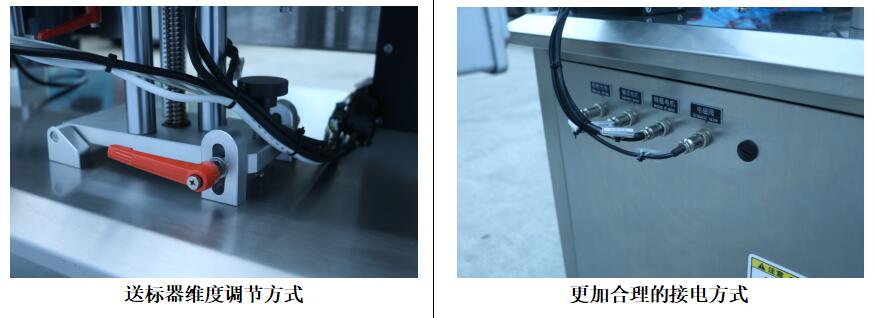

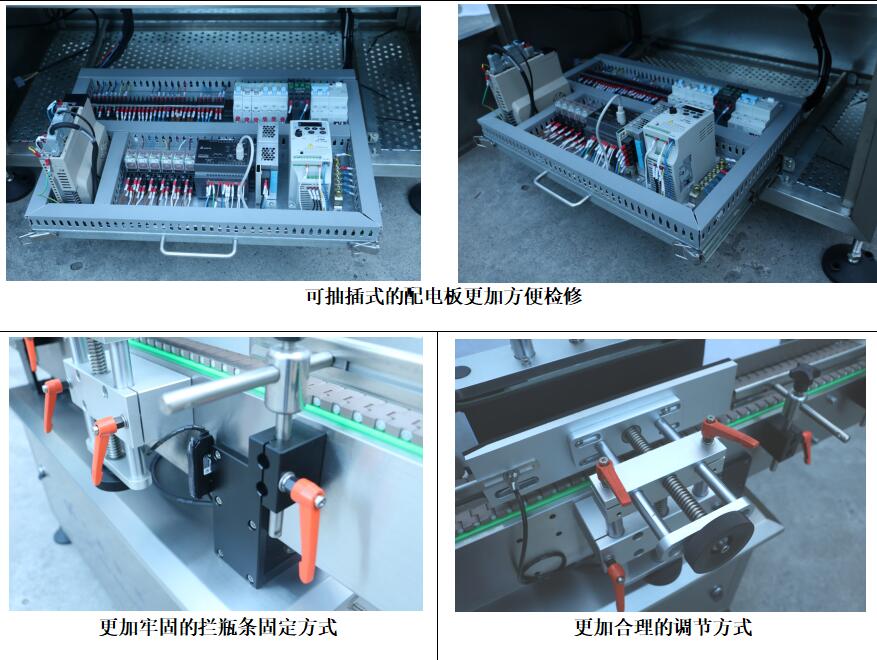

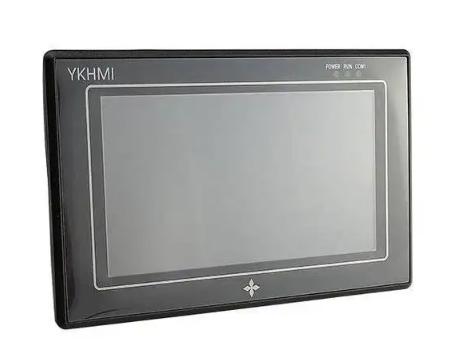

产品细节图
